Ürün ayrıntıları:
|
| Malzeme: | A234 Wpb | Kalınlık: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| boyut: | 1/2 "48" | ||
| Vurgulamak: | DN1200 Paslanmaz Çelik Alın Kaynaklı Kapaklar SCH10,DN1200 Paslanmaz Çelik Alın Kaynaklı Başlıklar SCH20,DN1200 paslanmaz çelik alın kaynaklı başlıklar SCH100 |
||

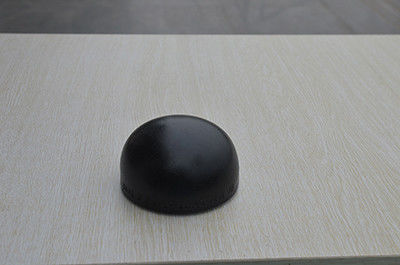

ANSI B 16.9 ALIN KAYNAKLI & dikişsiz SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS KAPAK
| Özellikler | kap |
|---|---|
| Boru Uç Kapağı Boru Ek Parçaları boyutu | Dikişsiz Alın Kaynaklı Bağlantı Parçaları: 1/2" - 24" Kaynaklı Alın Kaynaklı Bağlantı Parçaları: 1/2" - 48" |
| Boru Kapağı Ek Parçaları Boyutlar | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Bw Boru Kapak Kalınlığı | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS, NACE MR 01-75 ile kullanılabilir |
| Cap Bw Sch 80 Çeşitleri | Dikişsiz / ERW / Kaynaklı / Fabrikasyon Boru Ek Parçaları |
| Bw Kap Tür | DN15-DN1200 |
| Bağ | Kaynak |
| Bükülme yarıçapı | R=1D, 2D, 3D, 5D, 6D, 8D, 10D veya Özel Boru Ek Parçaları |
| Boyut aralığı | Sch 10s, 40s, 80s, 160s, XXS'de ½" NB ila 24" NB.(DN6~DN100) |
| Boru Kapağı Ek ParçalarıBağlantı Parçaları | Açı: 22.5 derece, 30 derece, 45 derece, 90 derece, 180 derece, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Standart: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| Üretim süreci | Push, Press, Forge, Cast, vb. |
| Cap Bw Sch 80 Ek Parçaları Test Sertifikaları | EN 10204/3.1B Hammadde Sertifikası %100 Radyografi Test Raporu Üçüncü Taraf Denetim Raporu vb. |
| Boru Kapağı için önemli pazarlar ve sektörler |
|
| Uygulama |
|
| EN 10204 3.1 ve EN 10204 3.2 uyarınca Malzeme Test Sertifikaları (MTC), NACE MR0103, NACE MR0175'i onaylayan Test Sertifikaları | |
| FOSTD Kodu - FOXS | Nominal çap | Duvar T.S mm | Yükseklik hmm | Teorik Ağırlık kg | |||
|---|---|---|---|---|---|---|---|
| Anket. | D mm | cinsel yolla bulaşan hastalık | XS | cinsel yolla bulaşan hastalık | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1'' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1'' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2'' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0,41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0,82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63,5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355,6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| NPS | cinsel yolla bulaşan hastalık | XS | SCH 160 | XXS |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1/4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1/2 | 0.18 | 0.23 | 0.27 | 0,41 |
| 2 | 0.27 | 0.34 | 0,57 | 0.68 |
| 2.1/2 | 0,41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1/2 | 0.91 | 1.13 | - | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2,95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| NPS | cinsel yolla bulaşan hastalık | XS | SCH 160 | XXS |
