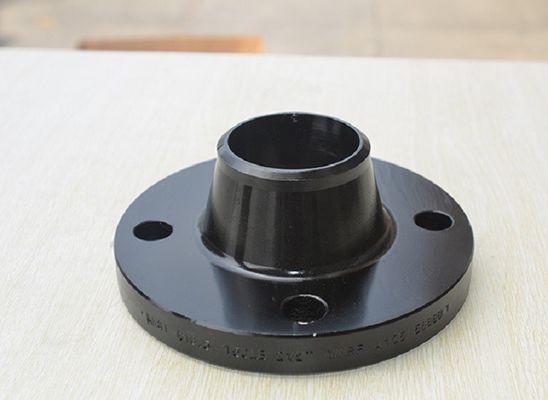

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

Büyük resim : Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XF
Sertifika:	ISO9001 , PED AND AD2000 W0
Model numarası:	1/2 "-60"

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1TON
Fiyat:	USD 1-100 One PCS
Ambalaj bilgileri:	kontrplak ve palet
Teslim süresi:	15-30gün
Ödeme koşulları:	L / C, T / T, D / P
Yetenek temini:	2000TON BİR AY

İletişim

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

Açıklama

Üretim Yöntemi:	Dövme	Malzeme:	karbon çelik ve paslanmaz çelik
boyut:	1/2 "-60"	Basınç:	125 lbs ,150lbs, 300lbs ,400lbs, 600lbs ,900lbs ,1500lbs ve 2500lbs

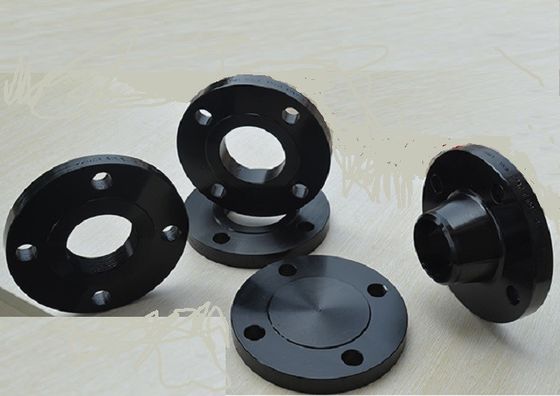

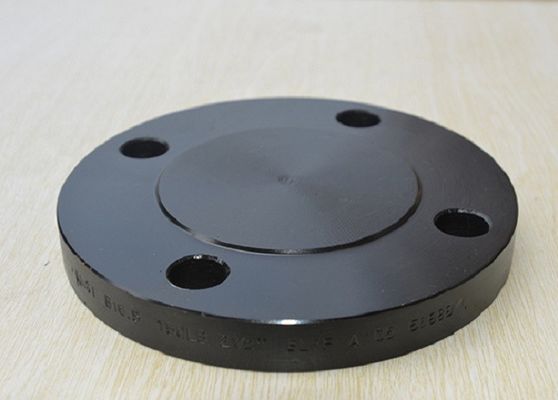

Flanş tipi:	Kaynak Boyun , Slip On , Kör , Soket Kaynak, Bindirme ve Dişli Flanş	Kaplama:	Siyah Boya, Sarı Boya, Sıcak Galvaniz, Soğuk Galvaniz ve Yağ
Yüzey:	YÜKSELTİLMİŞ YÜZ, DÜZ YÜZ VE HALKALI ORTAK	Dişli Tip:	NPT, BSP
Kalınlık:	STD , SCH10, SCH20, SCH30 ,SCH40, XS,SCH80, SCH100, SCH120 ,SCH160
Vurgulamak:	2500 Soket Kaynaklı Boru Flanşları , Slip On sınıf 1500 flanşlar , Lap Joint Sınıf 600 Flanşlar

DÖVME FLANŞ ASME B16.5 & ASME B16.47

ASME B16.5 & ASME B16.47 Class 150#,300#,600#,900#,1500#,2500# Kaynak Boyun , Slip On , Kör , Soket Kaynak, Lap jont

Malzeme: Karbon Çelik ve Paslanmaz Çelik

Üretim Yöntemi: Dövme

Flanş Tipi: Kaynak Boyun, Slip On, Kör, Soket Kaynak, Bindirme ve Dişli Flanş

Basınç: 125 lbs ,150lbs, 300lbs ,400lbs, 600lbs ,900lbs ,1500lbs ve 2500lbs

Boyut Aralığı: 1/2"-60"

Kalınlık: STD , SCH10, SCH20, SCH30 ,SCH40, XS,SCH80, SCH100, SCH120 ,SCH160

Yüzey :Yükseltilmiş Yüz ve Düz Yüz, Ring Bağlantı

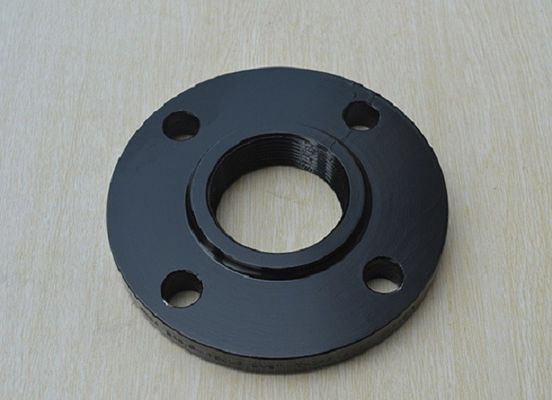

Dişli: NPT ve BSP

İşaretleme:XF ASME B16.5/ ASME B16.47 Basınç Malzeme Boyut RXX Kalınlık Isı No.

Kaplama:Siyah Boya, Sarı Boya, Sıcak Galvaniz, Soğuk Galvaniz ve Yağ

Sertifikalar: ISO 9001, PED , AD2000 W0

ANSI B16.5 Flanş Boyutları

ASME B16.5 Sınıf 150 Boyutlar MM olarak

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	SO Delik Kimliği (SB)	WN Delik Kimliği (DB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0,56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0,82	1.50	1.05	0,56	2.00
1	4.25	0,50	2.00	4	0.62	3.12	1.36	1.05	1,94	1.32	0.62	2.12
11⁄4	4.62	0,56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1,95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7,56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1,62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

BOYUTLAR İNÇ İÇERİSİNDEDİR
Cıvata deliği çapı, cıvata çapından 1/8" daha büyük

ANSI B16.5 Sınıf 300 Flanş Boyutları, ASME B16.5 Sınıf 300 Flanş Boyutları mm olarak

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	SO Delik Kimliği (SB)	WN Delik Kimliği (DB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)
1⁄2	3.75	0,50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0,56	1.69	4	0.75	3.25	1.09	0,82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1,95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1,63	3.06
31⁄2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1,94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1,94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1,63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1,63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

* 21 tipi flanşlar için dış göbek çapı yaklaşık olarak dış boru çapına karşılık gelir.
Not : ASME B16.5'in p/t derecesi, yalnızca DN 600'e kadar ve dahil olmak üzere nominal boyutları olan 05, 11, 12, 13 ve 21 tipi flanşlar için geçerlidir. Diğer tüm flanşların p/t derecesi, üretici ile üretici arasında kararlaştırılacaktır. alıcı.

ANSI B16.5 Sınıf 400 Flanş Boyutları

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	SO Delik Kimliği (SB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)	* WN Delik Kimliği (DB)
1⁄2	3.75	0,56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1,95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1,62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1,94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1,62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1,62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

Cıvata deliği çapı, cıvata çapından 1/8" daha büyük

ANSI B16.5 Sınıf 600 Flanş Boyutları, ASME B16.5 Sınıf 600 Kör Flanş Boyutları

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	SO Delik Kimliği (SB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)	* WN Delik Kimliği (DB)
1⁄2	3.75	0,56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1,95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1,62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1,94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7,44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1,63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

ANSI B16.5 Sınıf 900 Flanş Boyutları

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	SO Delik Kimliği (SB)	* WN Delik Kimliği (DB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1,63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

ANSI B16.5 Sınıf 1500 Flanş Boyutları

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	Yani Delik Kimliği (SB)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)	* WN Delik Kimliği (DB)
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1,62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1,62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1,95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1,62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1,63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

ASME B16.5 Sınıf 2500 Flanş Boyutları

Nominal Boyut	Dış çap (OD)	Min.Kalınlık (T)	RF Çapı (R)	Cıvata Deliği Sayısı	Delik Çapı	Cıvata Çemberi (M.Ö)	Çap.Hub Tabanı (HB)	Çap.Göbek Üstü (HT)	SO LTH (SL)	WN LTH (WL)	* WN Delik Kimliği (DB)
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1,63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500 7

SSS:

1. MOQ'unuz nedir?
Normalde her boyut için minimum sipariş miktarımız 1 tondur.Çok fazla olduğunu düşünüyorsanız, ihtiyacınıza göre ayrıntılı olarak tartışabiliriz.
2. Ücretsiz numune sunabilir misiniz?
Evet, 150m - 200m arasında ücretsiz numune sağlayabiliriz.
3. Teslim süreniz nedir?
30-45 gün içinde teslim edeceğiz
4. Karışık ürünleri tek bir kapta kabul edebilir misiniz?
Evet, kesinlikle kabul ediyoruz.

Etiket:

Karbon Çelik ANSI B16.5 Flanş,

ANSI B16.5 B16.47 SORF FLANŞ,

FLANŞ Wnrf 150lbs 300lbs 316l

İletişim bilgileri

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

İlgili kişi: Miss. Mandy Liu

Tel: 0086 18903173335

Faks: 86-0317-6853077-6723871

Diğer ürünler

16" Ansi B16 5 Saldırma Boynuz Flange 150 Siyah Boya Kaplama

özelleştirme: OEM, ODM

Boyut: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

Kaplama: Siyah boya

Bağlantı türü: Kaynak

Karbon Çelik Kalıp 40 boru flens Asme B16.5 12 "

Kaplama: Siyah boya

Basınç Değeri: CLASS150-CLASS2500，Sınıf 150, Sınıf 300, Sınıf 400, Sınıf 600, Sınıf 900, Sınıf 1500, Sınıf 2500

YÜZ TİPİ: RF,RTJ.Siyah Boya, Sarı Boya,şeffaf Boya,Soğuk ve Sıcak Daldırma Galvaniz

Teknikler: Dövme

Alloy Steel Sch 40 Flange Asme B16.47 Ser B Siyah boya ile kaplanmış

YÜZ TİPİ: RF,RTJ.Siyah Boya, Sarı Boya,şeffaf Boya,Soğuk ve Sıcak Daldırma Galvaniz

Malzeme: Karbon Çelik, A105,A105N,ASTM A350 LF2，Paslanmaz Çelik, Alaşımlı Çelik

Boyut: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

Bağlantı türü: Kaynak

3/4" Asme B16.5 Karbon Çelik Kaynak Boynuz Flange Std Kalınlığı OEM özelleştirme

Bağlantı türü: Kaynak

Kalınlık: STD, SCH40, SCH80, SCH160. STD, SCH40, SCH80, SCH160. SCHXXS SCHXX'LER

Basınç Değeri: CLASS150-CLASS2500，Sınıf 150, Sınıf 300, Sınıf 400, Sınıf 600, Sınıf 900, Sınıf 1500, Sınıf 2500

YÜZ TİPİ: RF,RTJ.Siyah Boya, Sarı Boya,şeffaf Boya,Soğuk ve Sıcak Daldırma Galvaniz

ASTM A350 LF2 paslanmaz çelik dökme flens ANSI B16.5 ASME B16.47

Bağlantı türü: Kaynak
Boyut: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5
Teknikler: Dövme
Malzeme: Karbon Çelik, A105,A105N,ASTM A350 LF2，Paslanmaz Çelik, Alaşımlı Çelik

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

Slip On Kör Lap Ek Soket Kaynaklı Boru Flanşları BSP Dişli Sınıf 600 900 1500 2500

2500 Soket Kaynaklı Boru Flanşları

Slip On sınıf 1500 flanşlar

Lap Joint Sınıf 600 Flanşlar

ANSI B16.5 Flanş Boyutları

ASME B16.5 Sınıf 150 Boyutlar MM olarak

ANSI B16.5 Sınıf 300 Flanş Boyutları, ASME B16.5 Sınıf 300 Flanş Boyutları mm olarak

ANSI B16.5 Sınıf 400 Flanş Boyutları

ANSI B16.5 Sınıf 600 Flanş Boyutları, ASME B16.5 Sınıf 600 Kör Flanş Boyutları

ANSI B16.5 Sınıf 900 Flanş Boyutları

ANSI B16.5 Sınıf 1500 Flanş Boyutları

ASME B16.5 Sınıf 2500 Flanş Boyutları

Karbon Çelik ANSI B16.5 Flanş,

ANSI B16.5 B16.47 SORF FLANŞ,
