Ürün ayrıntıları:
|
| Standart: | ASME B16.9 | boyut: | 1/2 "-48" |
|---|---|---|---|
| Malzeme: | A234 WPB SS304/314L SS316/316L | Kaplama: | Siyah Boya, Yağ, Soğuk Galvaniz ve Sıcak Galvaniz |
| paket: | Kontrplak Kasalar ve Paletler | Kalınlık: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| sertifika: | ISO9001 , PED VE AD2000 W0 EN10204 3.1 | ||
| Vurgulamak: | SCH160 karbon çeliği alın kaynağı kapakları,SCH40 SCH80 metal boru kapakları,316L program 40 boru kapağı |
||

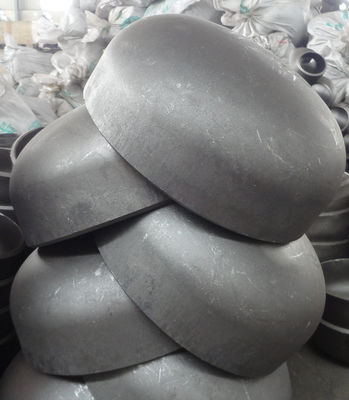

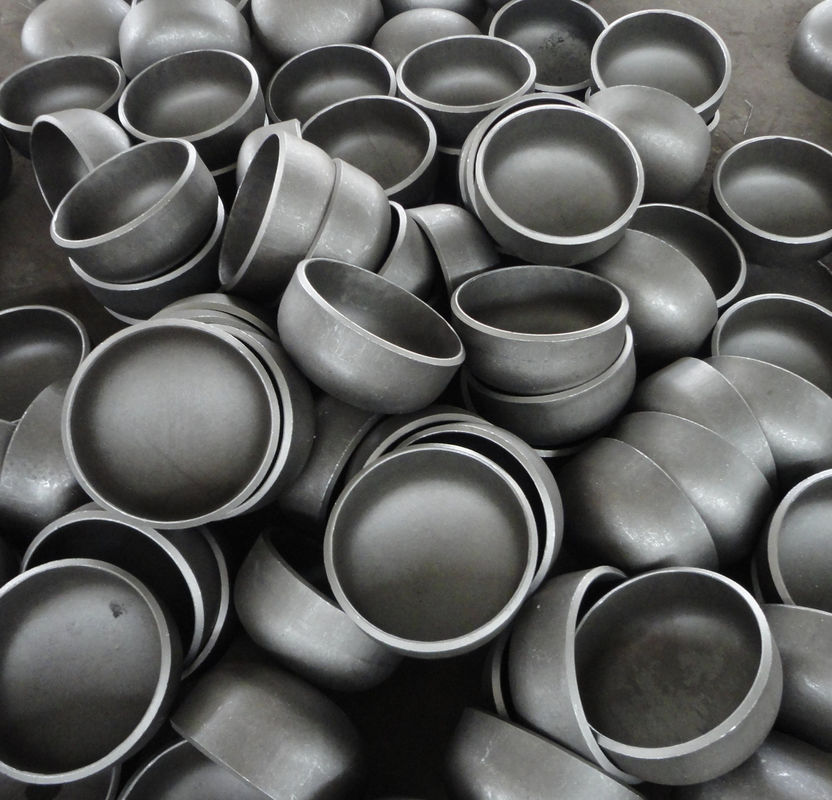

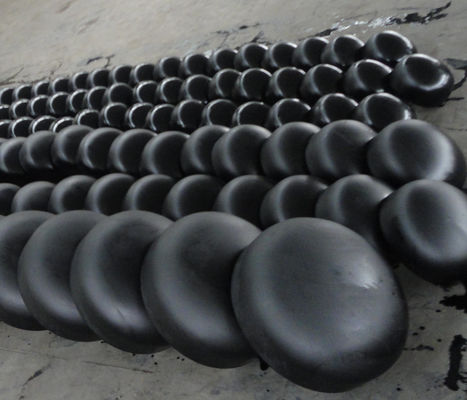

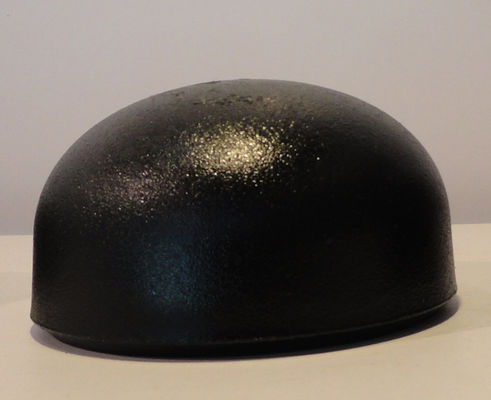

ASME B16.9 STD SCH40 SCH80 SCH160 ALIN KAYNAKLI KAPAK RAKOR
Malzeme :A234 WPB SS304/314L SS316/316L
Boyut: 1/2"-48"
Kalınlık: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Kaplama:Siyah boya, Yağ, Soğuk Galvaniz ve Sıcak Galvaniz
Paket: Kontrplak Kılıflar ve Paletler
KOD FOSTD - FOXS |
NOMİNAL ÇAP |
DUVAR TH.S MM |
YÜKSEKLİKH MM |
TEORİK AĞIRLIK KG |
|||
|---|---|---|---|---|---|---|---|
ANKET. |
AA |
cinsel yolla bulaşan hastalık |
XS |
cinsel yolla bulaşan hastalık |
XS |
||
5 |
1/2 |
21.34 |
2.77 |
3.73 |
25.4 |
0.03 |
- |
7 |
3/4 |
26.67 |
2.87 |
3.91 |
25.4 |
0.06 |
0.08 |
10 |
1 |
33.40 |
3.38 |
4.55 |
38.1 |
0.10 |
0.14 |
12 |
1'' 1/4 |
42.16 |
3.56 |
4.85 |
38.1 |
0.14 |
0.18 |
15 |
1'' 1/2 |
48.26 |
3.68 |
5.08 |
38.1 |
0.16 |
0.23 |
20 |
2 |
60.32 |
3.91 |
5.54 |
38.1 |
0.27 |
0.32 |
25 |
2'' 1/2 |
73.02 |
5.16 |
7.01 |
38.1 |
0,41 |
0.45 |
30 |
3 |
88.90 |
5.49 |
7.62 |
50.8 |
0.65 |
0,82 |
40 |
4 |
114.30 |
6.02 |
8.56 |
63,5 |
1.15 |
1.54 |
50 |
5 |
141.30 |
6.55 |
9.52 |
76.2 |
1.90 |
2.59 |
60 |
6 |
168.27 |
7.11 |
10.97 |
88.9 |
2.92 |
4.10 |
80 |
8 |
219.07 |
8.18 |
12.70 |
101.6 |
5.07 |
7.3 |
100 |
10 |
273 |
9.27 |
12.70 |
127 |
9.1 |
12.0 |
120 |
12 |
323.9 |
9.52 |
12.70 |
152 |
13.6 |
17.0 |
140 |
14 |
355,6 |
9.52 |
12.70 |
165 |
14.42 |
19.8 |
160 |
16 |
406.4 |
9.52 |
12.70 |
178 |
18.86 |
25.89 |
180 |
18 |
457.2 |
9.52 |
12.70 |
203 |
27.65 |
36.52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35.60 |
46.98 |
240 |
24 |
609.6 |
9.52 |
12.70 |
267 |
46 |
64.60 |
| BÜYÜK HARF - ANSI B 16.9 boyutu | |||
| inç | mm | Yükseklik | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| mm cinsinden boyut | |||
| BOYUT TOLERANSLARI – SS BORU KAPAKLARI | ||||
| Tüm bağlantı parçaları için | Büyük Harfler | |||
| Nominal Boru Boyutu (NPS) | Dış Ø Eğimde | İç Ø sonunda | Duvar kalınlığı t / t1 |
Toplam Uzunluk E |
| 1/2 ve 2 1/2 | 1 | 0,8 | Değil | 4 |
| 3 bir 3 1/2 | 1 | 1,6 | Daha az | 4 |
| 4 | +2 -1 | 1,6 | daha | 4 |
| 5 bir 6 | +3 -1 | 1,6 | %87,50 | 7 |
| 8 | 2 | 1,6 | nominal | 7 |
| 10 | +4 -3 | 3,2 | gıdıklık | 7 |
| 12 ve 18 | +4 -3 | 3,2 | 7 | |
| 20 ve 24 | +6 -5 | 4,8 | 7 | |
| 26 ve 30 | +7 -5 | 4,8 | 10 | |
| 32 ve 48 | +7 -5 | 4,8 | 10 | |
| NPS | cinsel yolla bulaşan hastalık | XS | SCH 160 | XXS |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1/4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1/2 | 0.18 | 0.23 | 0.27 | 0,41 |
| 2 | 0.27 | 0.34 | 0,57 | 0.68 |
| 2.1/2 | 0,41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1/2 | 0.91 | 1.13 | - | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2,95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| NPS | cinsel yolla bulaşan hastalık | XS | SCH 160 | XXS |
Tüm ağırlıklar pound ve Kilogram Başına Boru Uç Ağırlığı cinsindendir ve yaklaşık veya tahminidir.
