Ürün ayrıntıları:
|
| tip: | kaynaklı ve Dikişsiz | boyut: | 1/2 "-72" |
|---|---|---|---|
| Malzeme: | WPB A234,ASTM/ASME A403 WP 304-304L 3016-316L | Kalınlık: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| Son: | Standart veya müşterinin gereksinimlerine göre | Standart: | ASME B16.9,ASME B16.11,ASME B16.28 ,MSS SP-43,JISB2311, JIS B2312,JIS B2313,DIN 2605,DIN 2606 ,DIN26 |
| boyama: | Kumlanmış, paslanmaya karşı dayanıklı siyah yağ | paketleme: | kat ahşap kasalar, paletler |
| Vurgulamak: | WPB A234 çelik boru uç kapakları,SCH80 6 inç çelik boru kapağı,büyük çaplı çelik boru uç kapakları |
||

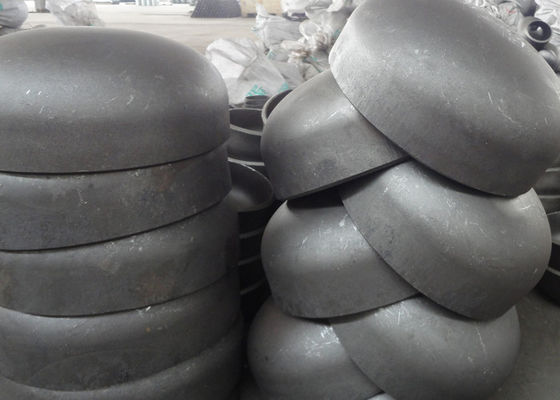

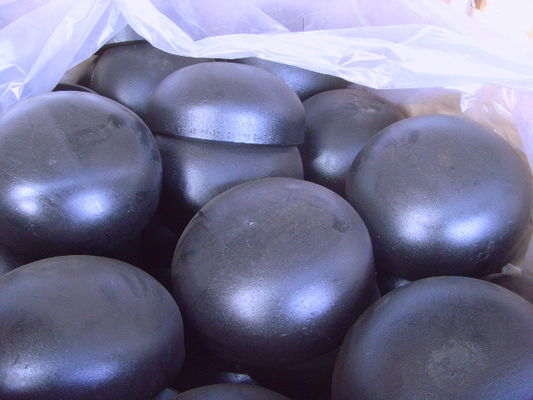

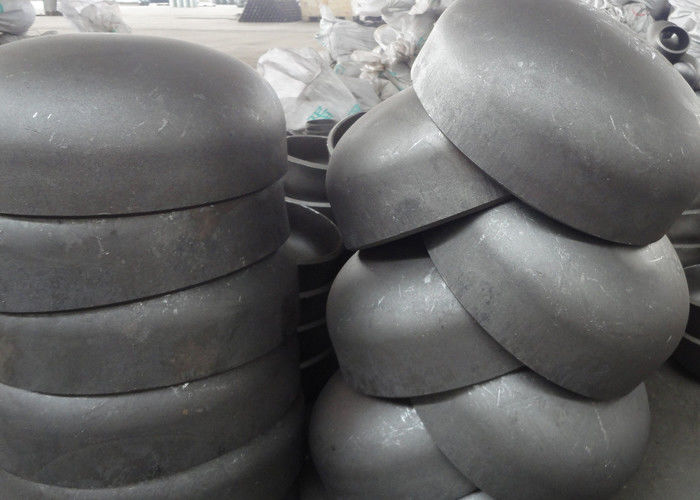

Kapak Kaynaklı Dikişsiz ANSI B16.9,SCH40 SCH80 Siyah Boya
Menşe Yeri: Çin
Çelik Boru Kapağı, Çelik Tapa olarak da adlandırılır, genellikle boru ucuna kaynaklanır veya boru bağlantılarını kapatmak için boru ucunun dış dişine monte edilir.Boru hattını, işlevi boru tapasıyla aynı olacak şekilde kapatmak.
(Boru hattını kapatmak için bir kör plaka da kullanabilirsiniz, farklı olarak kör plaka çıkarılabilir ve kaynaklı çelik kapak çıkarılabilir değildir. Kapak bir dışbükey başlık, bir konik kabuk, değişken çaplı bir bölüm, düz bir kapak ve bir kapak içerir. dar açılım.)
Dışbükey kapağın birkaç şekli vardır: yarım küresel bir başlık, eliptik bir başlık, bir çanak başlık ve bir küresel başlık.Kuvvet açısından bakıldığında, yarım küre başlığın imalatı kademeli olarak iyi değildir, ancak imalat zorluğu açısından kademeli olarak imal edilmektedir.
Boyut aralığı:
DN15-DN600 (1/2"-24") Dikişsiz Tip
DN15 - DN1200 (1/2"- 48" ) Kaynaklı tip
Et Kalınlığı: SCH5 - SCH160
Malzeme:
Karbon Çeliği: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 vb.
Paslanmaz Çelik: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
Alaşımlı Çelik: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Dubleks ve süper dubleks çelik: ASTM A815 UNS S31803/S32205/S32750/S32760
Standart:
ASME B16.9,ASME B16.11,ASME B16.28 ,MSS SP-43,JISB2311,JIS B2312,JIS B2313,DIN 2605,DIN 2606 ,DIN2615,DIN2616 ,BG12459-90,GB/T1340
Bitiş Eğimi: Standarda veya müşterinin gereksinimlerine göre
Yüzey İşlem: Kumlanmış, paslanmaya karşı dayanıklı siyah yağ
Tahribatsız muayene: penetrasyon testi, ultrasonik test, radyografik test, herhangi bir üçüncü taraf muayenesi
Kalınlık:
Şartname:
| NPS | OD D |
UZUNLUK H |
UZUNLUK H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26,7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1/4 | 42.2 | 38 | 38 |
| 1.1/2 | 48,3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1/2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355,6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| BOYUT TOLERANSLARI – KAPAKLAR | ||||
| Tüm bağlantı parçaları için | Büyük Harfler | |||
| Nominal Boru Boyutu (NPS) | Dış Ø Eğimde | İç Ø sonunda | Duvar kalınlığı t / t1 |
Toplam Uzunluk E |
| 1/2 ve 2 1/2 | 1 | 0,8 | Değil | 4 |
| 3 bir 3 1/2 | 1 | 1,6 | Daha az | 4 |
| 4 | +2 -1 | 1,6 | daha | 4 |
| 5 bir 6 | +3 -1 | 1,6 | %87,50 | 7 |
| 8 | 2 | 1,6 | nominal | 7 |
| 10 | +4 -3 | 3,2 | gıdıklık | 7 |
| 12 ve 18 | +4 -3 | 3,2 | 7 | |
| 20 ve 24 | +6 -5 | 4,8 | 7 | |
| 26 ve 30 | +7 -5 | 4,8 | 10 | |
| 32 ve 48 | +7 -5 | 4,8 | 10 | |
Üretim süreci:
Gösterilen ürünler:
