ANSI B16.9 T Şekilli ERW Fabrikasyon Boru Ek Parçaları SCH10 SCH20 SCH100 SCH120 SCHXXS

ANSI B 16.9 ALIN KAYNAKLI & dikişsiz SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

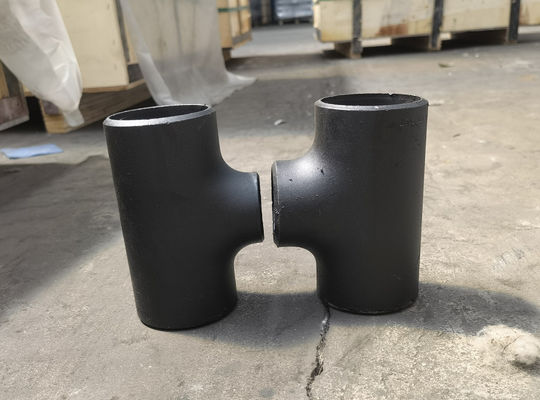

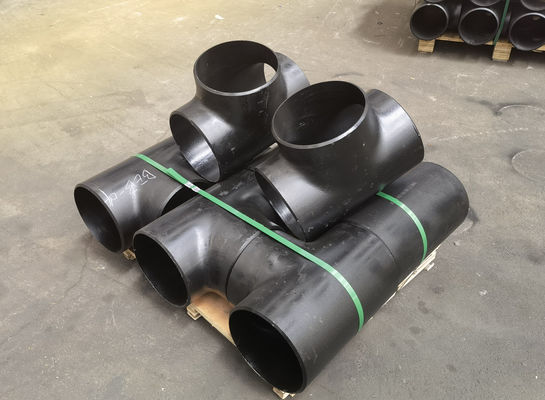

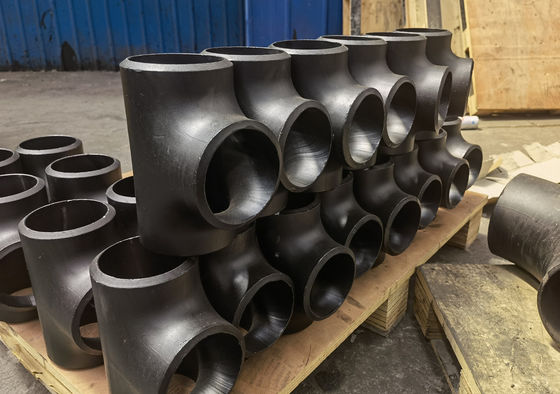

Tee, bir giriş ve iki çıkış olmak üzere üç delikli bir tür kimyasal boru bağlantı parçalarıdır;veya iki giriş ve bir çıkış.Aynı veya farklı üç boru hattının birleşim yerlerinde kullanılan T şeklinde ve Y şeklinde teler ve eşit çaplı nozüllü ve indirgeyici nozüllü teler bulunmaktadır.[1] Tee'nin ana işlevi sıvının yönünü değiştirmektir.Kaynak için dış çap aralığı 2,5" ila 60" (2,5 inç = DN65, 60 inç = DN1500), duvar kalınlığı 3-60 mm, 26" ila 60" (26 inç = DN650, 60 inç = DN1500) arasındadır. tişörtler.Duvar kalınlığı 28 ila 60 mm arasındadır.Basınç değerleri Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Hindistan'da Karbon Çelik Eşit Tee Boru Montaj ihracatçısı, 24 inç 1/2 ila 48 İnç Çubuklu Eşit Tee tedarikçisi, ASME B16.9 Paslanmaz Çelik Eşit Tee Montaj üreticileri, ASME B16.9 Tee

ASME B16.9 Düz Çapraz Boyutları

NPS	OD NS	Merkezden Uca C	Merkezden Uca m
1/2	21.3	25	25
3/4	26,7	29	29
1	33.4	38	38
1¼	42.2	48	48
1½	48,3	57	57
2	60.3	64	64
2½	73	76	76
3	88.9	86	86
3½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355,6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



ASME B 16.9 Alın Kaynaklı Düz ​​Çapraz Boyutları

Nominal Boru Boyutu (NPS)	DN	Eğimde Dış Çap	Merkezden Uca
			Run.C	Çıkış.M[Notlar(1) ve (2)]
1/2	15	21.3	25	25
3/4	20	26,7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1 / 2	40	48,3	57	57
2	50	60.3	64	64
2-1 / 2	65	73.0	76	76
3	80	88.9	86	86
3-1 / 2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355,6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
