Ürün ayrıntıları:
|
| Karbon çelik: | A234WPB | SS ÇELİK: | 304L ,316L |
|---|---|---|---|
| Tip: | EŞİT, AZALTMA | Derece: | 90° |
| Kaplama: | Pas önleyici yağ, Siyah Boyama | ||
| Vurgulamak: | astm a234wpb karbon çelik boru te,ansi b16.9 karbon çeliği boru te |
||

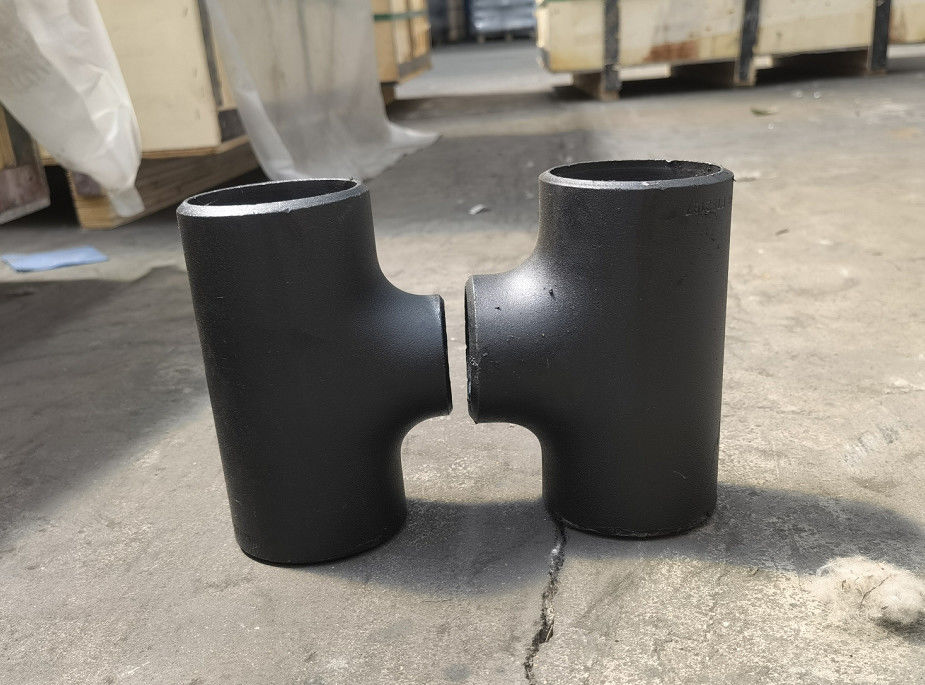

Bir Azaltma Te, en fazla çizgiye 90 derece kesen iki çıkışa sahip T-şekilli bir boru bağlantı elemanıdır.Bu tişörtlere farklı çıkış boyutlarının bir kombinasyonu ile erişilebilir.İçindeASME B16.9 Tee Azaltma şube bağlantı noktası tahmini, çalıştırmanın diğer bağlantı noktalarından daha küçüktür. Paslanmaz Çelik Azaltma tebranşman port ölçüsünün koşu portlarından daha küçük olduğu bir tür boru bağlantı parçası olabilir.Bu tür bir boru bağlantısı, ayrıca, çalışma portlarından birinden diğerine ölçü azalmasını da dikkate alabilir.
| Nominal Boru Boyutu | Dış çap eğimli |
Merkezden Uca | |||
|---|---|---|---|---|---|
| Çalıştırmak | Çıkış | Çalıştırmak | Çıkış | Çalıştırmak (C) | Çıkış (M) |
| 1/2" | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2" |
26,7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4" |
33.4 | 21.3 26,7 |
38 | 38 |
| 1 1/4" | 1/2" 3/4" 1" |
42.2 | 21.3 26,7 33.4 |
48 | 48 |
| 1 1/2" | 1/2" 3/4" 1" 1 1/4" |
48,3 | 21.3 26,7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2" |
60.3 | 26,7 33.4 42.2 48,3 |
64 | 44 51 57 60 |
| 2 1/2" | 1" 1 1/4" 1 1/2" 2" |
73.0 | 33.4 42.2 48,3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2" 2" 2 1/2" |
88.9 | 42.2 48,3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2" | 1 1/2" 2" 2 1/2" 3" |
101.6 | 48,3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2" 2" 2 1/2" 3" 3 1/2" |
114.3 | 48,3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2" 3" 3 1/2" 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2" 3" 3 1/2" 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2" 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355,6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355,6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273.0 323.8 355,6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355,6 406.4 457.0 508.0 559,0 |
432 | 384 397 406 406 419 432 432 |
Boyutlar milimetre cinsindendir
Kaynak : ASME B16.9 – 2018
