Ürün ayrıntıları:
|
| Karbon çelik: | A234WPB | SS Çelik: | 304L ,316L |
|---|---|---|---|
| tip: | EŞİT, AZALTMA | derece: | 90 ° |
| Kaplama: | Pas önleyici yağ, Siyah Boyama | ||
| Vurgulamak: | A234WPB Karbon Çelik Eşit Tee 3'',ASTM A234 110mm eşit tee,ANSI B16.9 10'' galvanizli redüksiyon tee |
||

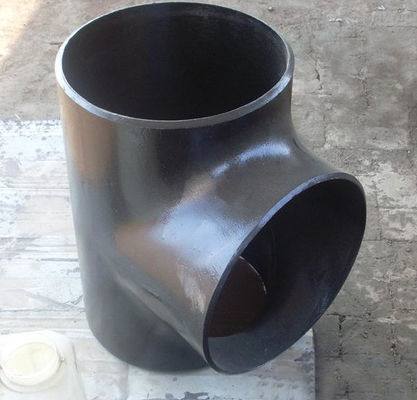

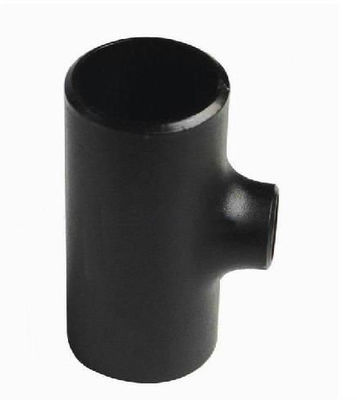

Bir Azaltma Tee, en fazla çizgiye 90 derece kesen iki çıkışa sahip T şeklinde bir boru bağlantı elemanıdır.Bu tişörtlere farklı çıkış boyutlarının bir kombinasyonu ile erişilebilir.İçindeASME B16.9 Azaltma Tee şube bağlantı noktası tahmini, çalıştırmanın diğer bağlantı noktalarından daha küçüktür. Paslanmaz Çelik Azaltma tebranşman bağlantı noktası ölçüsünün, çalışma bağlantı noktalarından daha küçük olduğu bir tür boru bağlantı parçası olabilir.Bu tür bir boru bağlantısı, ayrıca, çalışma portlarından birinden diğerine ölçü azalmasını da dikkate alabilir.
| Nominal Boru Boyutu | Dış çap eğimli |
Merkezden Uca | |||
|---|---|---|---|---|---|
| Çalıştırmak | Çıkış | Çalıştırmak | Çıkış | Çalıştırmak (C) | Çıkış (M) |
| 1/2" | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2" |
26,7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4" |
33.4 | 21.3 26,7 |
38 | 38 |
| 1 1/4" | 1/2" 3/4" 1" |
42.2 | 21.3 26,7 33.4 |
48 | 48 |
| 1 1/2" | 1/2" 3/4" 1" 1 1/4" |
48,3 | 21.3 26,7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2" |
60.3 | 26,7 33.4 42.2 48,3 |
64 | 44 51 57 60 |
| 2 1/2" | 1" 1 1/4" 1 1/2" 2" |
73.0 | 33.4 42.2 48,3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2" 2" 2 1/2" |
88.9 | 42.2 48,3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2" | 1 1/2" 2" 2 1/2" 3" |
101.6 | 48,3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2" 2" 2 1/2" 3" 3 1/2" |
114.3 | 48,3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2" 3" 3 1/2" 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2" 3" 3 1/2" 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2" 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355,6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355,6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273.0 323.8 355,6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355,6 406.4 457.0 508.0 559,0 |
432 | 384 397 406 406 419 432 432 |
Boyutlar milimetre cinsindendir
Kaynak : ASME B16.9 – 2018
