Ürün ayrıntıları:
|
| tip: | Dikişsiz, kaynaklı | boyut: | 1/2 "-80" |
|---|---|---|---|
| Kalınlık: | STD,SCH20 SCH40 SCH80 SCH160,DIN, JIS,EN | Malzeme: | WPB A234, ASTM 403 304/304L, 316/316L |
| boyama: | Hafif Yağlama, Siyah Boyama | paketleme: | kat ahşap kasalar, palet |
| Vurgulamak: | JIS B2311 Çelik Boru Redüktör Konsantrik,DIN2616 Çelik Boru Redüktör,ANSI B16.9 4 x 3 eksantrik redüktör |
||
Redüktör Konsantrik/Eksantrik Dikişsiz Kaynaklı ANSI B16.9,DIN2616,JIS B2311

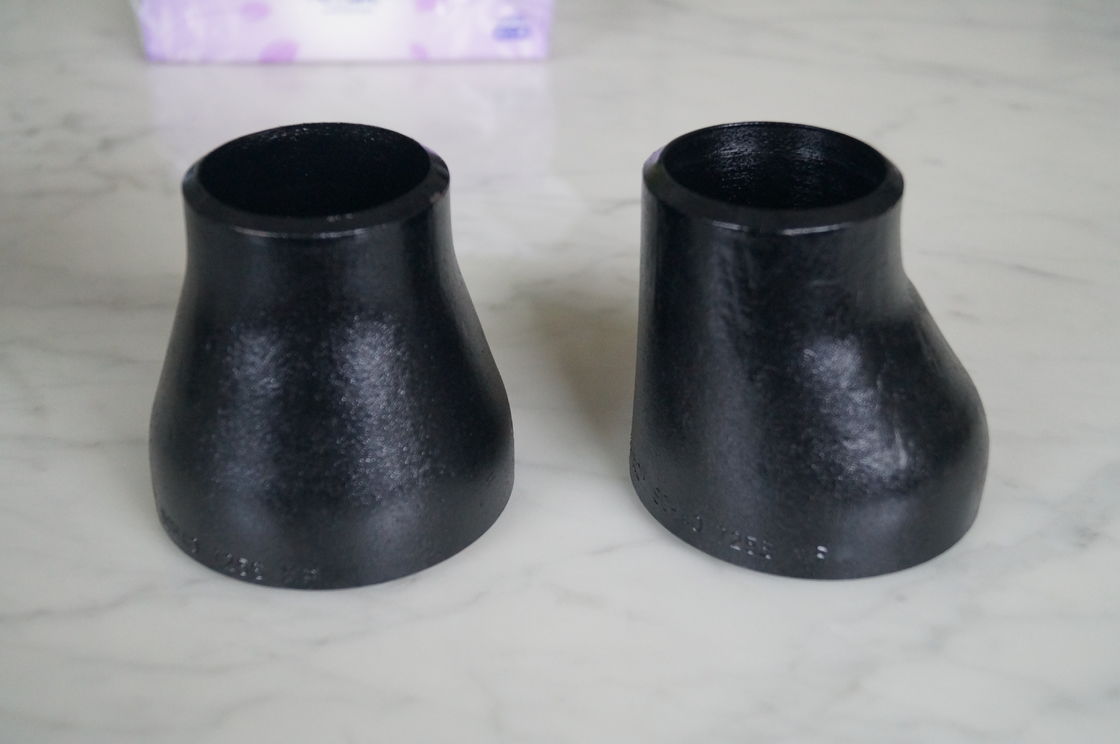

Konsantrik/Eksantrik redüktör Dikişsiz Kaynaklı
Spesifikasyon Listesi
| Ürün Adı | Karbon Çelik / Paslanmaz Çelik Konsantrik / Eksantrik Redüktör |
| Boyut | 1/2"-24" dikişsiz, 26"-80" kaynaklı |
| Standart | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| duvar kalınlığı | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS vb. |
| Tür | Dikişsiz ve Kaynaklı |
| Son | Eğim ucu/BE/alın kaynaklı |
| Yüzey | doğa rengi, vernikli, siyah boya, pas önleyici yağ vb. |
| Malzeme |
Karbon çeliği: A234WPB, A420WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH,P295GH,P355GH vb. |
| Boru hattı çeliği: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 vb. | |
| Cr-Mo alaşımlı çelik: P11,P22,P5, P9,P91, 10CrMo9-10, 16Mo3 vb. | |
| Uygulama |
Petrokimya endüstrisi; havacılık ve uzay endüstrisi; ilaç endüstrisi; gaz egzozu; enerji santrali; gemi inşası; su arıtma, vb. |
| Avantajlar | hazır stok, daha hızlı teslimat süresi; her boyutta mevcuttur, otomatikleştirilmiş; yüksek kalite |
Çelik boru redüktörü, boru hatlarında iç çapa göre büyükten küçüğe boyutunu küçültmek için kullanılan bir bileşendir.Buradaki küçülmenin uzunluğu, daha küçük ve daha büyük boru çaplarının ortalamasına eşittir.Burada redüktör difüzör veya nozul olarak kullanılabilir.Redüktör, çeşitli boyutlardaki mevcut boruların veya boru sistemlerinin hidrolik akışının karşılanmasına yardımcı olur.
Kimya fabrikalarında ve enerji santrallerinde çelik redüktör kullanımı yapılmaktadır.Boru sistemini güvenilir ve kompakt hale getirir.Boru sistemini her türlü olumsuz etki veya termal deformasyondan korur.Basınç çemberi üzerindeyken her türlü sızıntıyı önler ve montajı kolaydır.Nikel veya krom kaplı redüktörler ürün ömrünü uzatır, yüksek buhar hatları için faydalıdır ve korozyonu önler.
Redüktör Çeşitleri
Konsantrik redüktör ve eksantrik redüktör olmak üzere iki tip redüktör vardır.

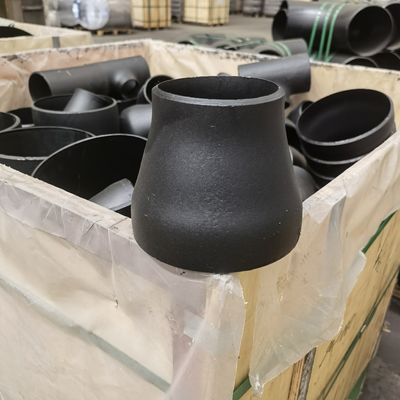

Konsantrik giderici
Bu redüktör, merkez hattı etrafında çapı eşit olarak büyüten veya küçülten simetrik ve konik şekilli bağlantılardan oluşur.Örneğin 1” boru ¾” boruya geçtiğinde borunun üstü veya altı düz kalmaz.Tek veya çoklu çap değiştiğinde yaygın olarak kullanılır.
Eksantrik Redüktör
Çapı küçülten veya büyüten, ancak merkez çizgisine göre simetrik olmayan konik şekilli bir bağlantı parçası.Bu, boru tesisatı sistemlerinde bir borunun çapını bir boyuttan daha büyük veya daha küçük boyuta küçültmek için kullanılır.
Farklı bağlantı tiplerinden aralıklar, boru redüktörü, soket kaynak redüktörü ve alın kaynağı redüktörü ile sınıflandırılabilir.
Soket kaynak eki olarak da adlandırılan soket kaynak redüktörü, üç tip 1, 2 ve 3'e sahiptir. İmalat standartları ASME B16.11'e uygundur.
Soket Kaynağı, alın kaynağının gücünün ½'sine direnir, bu nedenle NPS 2 veya daha az çapa sahip küçük çaplı borular için kullanılır.Alın Kaynağı, yüksek basınç ve sıcaklık boru hatları için uygun olduğu için iyi bir mukavemete sahiptir.
Alın kaynağı redüktörü, ASME B16.9'a ve kaynak işlemine göre ASME B16.25'e göre üretilmiş, düz veya eğimli olarak biter.
Menşe Yeri: Çin
Boru redüktörleri eşmerkezli redüktörler ve eksantrik redüktörler haline gelir. Karbon çeliği, alaşımlı çelik, paslanmaz çelik, düşük sıcaklık çeliği veya yüksek performanslı çelik vb.
Ürün Adı: Konsantrik/Eksantrik redüktör
Boyut: 1/2″–72″
Dikişsiz dirsek: 1/2″～24″ DN15～DN600
Kaynaklı Dirsek: 4″～72″ DN150～DN1800
Duvar Düşüncesi: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, std,sch5s, sch20s, sch40s, sch80s
Maksimum kalınlık: 120mm
Standart: ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605 / 2615 / 2616, JIS P2311/2312
Malzeme: Karbon çeliği, alaşımlı çelik, paslanmaz çelik
Yüzey işleme: Şeffaf yağ, paslanmaya karşı dayanıklı siyah yağ veya sıcak galvanizli.
Verilerle çizim:
| Kod RCD REISO | Ø BÜYÜK | Ø KÜÇÜK | YÜKSEKLİK H mm | TEORİK AĞIRLIK KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Kalınlık S mm | DN | g mm | Kalınlık mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1"1/2 | 48,3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1"1/2 | 48,3 | 2.6 | 0.33 | ||||
| 76 33 | 2"1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1"1/2 | 48,3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0,55 |
| 89 48 | 1"1/2 | 48,3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2"1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1"1/2 | 48,3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2"1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2"1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2"1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7,55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
not kodu RCD = eş merkezli redüktörler – kod REİSO = eksantrik redüktörler
* Sadece eş merkezli
| Nominal Boru Boyutu | 1/2 ila 2.1/2 | 3 ila 3,1/2 | 4 | 5 ila 8 |
| Dış çap Eğimde (D) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| Uçtaki İç Çap | 0,8 | 1.6 | 1.6 | 1.6 |
| Toplam Uzunluk (H) | 2 | 2 | 2 | 2 |
| Nominal Boru Boyutu | 10 ila 18 | 20 ila 24 | 26 ila 30 | 32 ila 48 |
| Dış çap Eğimde (D) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Uçtaki İç Çap | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Toplam Uzunluk (H) | 2 | 2 | 5 | 5 |
| Duvar Kalınlığı (t) | Nominal Et Kalınlığının %87,5'inden az olmamalıdır | |||
Boyut toleransları, aksi belirtilmedikçe milimetre cinsindendir ve aksi belirtilmedikçe ± eşittir.

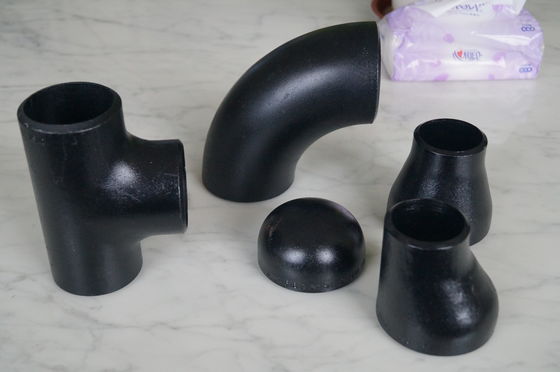

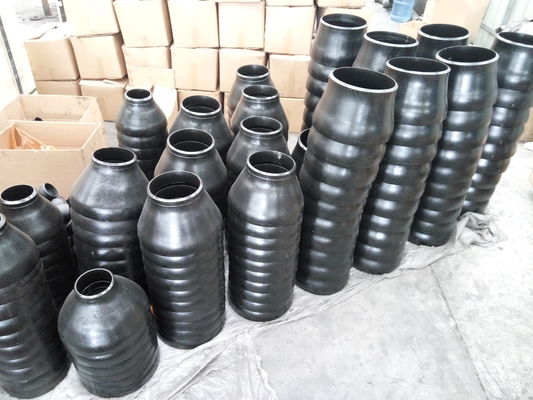

Firmamızın gösterilen ürünler:
