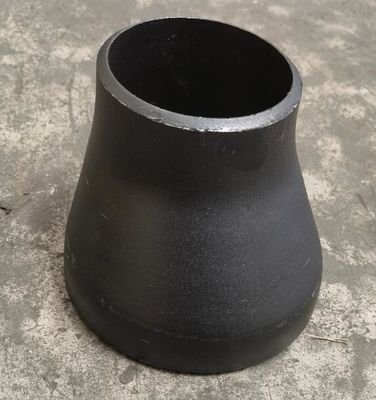

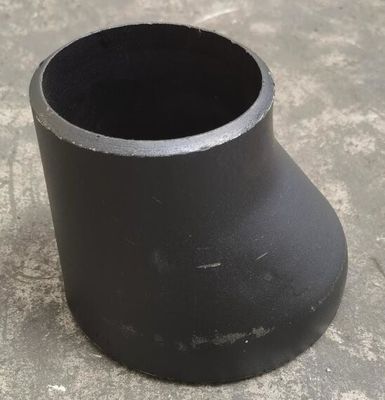

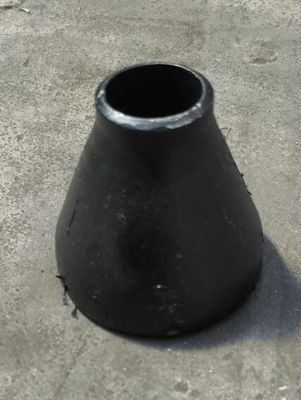

ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya

ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya
ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya

Büyük resim :  ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: XF
Sertifika: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Model numarası: 1/2 "-48"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: 1USD-100USD
Ambalaj bilgileri: Kontrplak Kasalar ve Paletler
Teslim süresi: 15-30gün
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union
Yetenek temini: BİR AY 1500TON
İletişim

ISO PED ASME B16.9 CON ECC Çelik Boru Redüktör SCH40 A234 WPB Siyah Boya

Açıklama
Standart: ASME B16.9 boyut: 1/2 "-48"
Malzeme: A234 WPB SS304/304L SS316/316L Kalınlık: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Kaplama: Siyah Boya, Yağ, Soğuk Galvaniz ve Sıcak Galvaniz paket: Kontrplak Kasalar ve Paletler
Vurgulamak:

ASME B16.9 CON Çelik Boru Redüktör

,

ASME B16.9 ECC Çelik Boru Redüktör

,

ISO PED A234 WPB Siyah Redüktör

ASME B16.9 CON REDÜKTÖR ECC REDÜKTÖR SCH40 A234 WPB SİYAH BOYALI



Malzeme :A234 WPB SS304/304L SS316/316L



Boyut: 1/2"-48"



Kalınlık: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Kaplama:Siyah boya, Yağ, Soğuk Galvaniz ve Sıcak Galvaniz



Paket: Kontrplak Kılıflar ve Paletler



Detaylı Ürün Açıklaması
Ürün adı: DİRSEK, REDÜKTÖR, TEE, KAPAK Standart: ANSI B16.9,EN10253,DIN
Malzeme: A234 WPB/P245GH/S235JRG2/ST37-2 Tür: Dikişsiz Montaj, Kaynaklı Montaj
Renk: Siyah, Pas Korumalı Yağ Çelik: Karbon Çelik, Paslanmaz Çelik
Yer: hebei Ödeme: %30 Peşin Ödeme, %70 BL Kopyasına Karşı
Sertifika: ISO, PED Kullanım: Boru bağlantısı

ANSI /ASME B16.9 Redüktör Boyutları, Alın Kaynaklı Konsantrik Redüktör Boyut Tablosu, Eksantrik Alın Kaynaklı Redüktör Boyutlar:

Eknetrik Redüktör Boyutları ANSI B16.9

Stainless Steel Reducers Dimensions

Kod RCD REISO Ø BÜYÜK Ø KÜÇÜK YÜKSEKLİK H mm TEORİK AĞIRLIK KG
DN D mm Kalınlık S mm DN g mm Kalınlık mm
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0.09
33 27 3/4 26.9 2.3 0.09
42 21 1″1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
*48 21 1"1/2 48,3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1″1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1″1/4 42.4 2.6 0.32
60 48 1"1/2 48,3 2.6 0.33
76 33 2"1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1″1/4 42.4 2.6 0.47
76 48 1"1/2 48,3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1″1/4 42.4 2.6 90 0,55
89 48 1"1/2 48,3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 76 2"1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1"1/2 48,3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
114 76 2"1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2"1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2"1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7,55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20

not kodu RCD = eş merkezli redüktörler – kod REİSO = eksantrik redüktörler

* Sadece eş merkezli



ANSI / ASME B16.9 REDÜKTÖR – Konntrik Redüktör ve Eksantrik Boru Redüktörlerinin Boyutsal Toleransları

Nominal Boru Boyutu 1/2 ila 2.1/2 3 ila 3,1/2 4 5 ila 8
Dış çap
Eğimde (D)		 + 1.6
– 0.8		 1.6 1.6 + 2.4
– 1.6
Uçtaki İç Çap 0,8 1.6 1.6 1.6
Toplam Uzunluk (H) 2 2 2 2
Nominal Boru Boyutu 10 ila 18 20 ila 24 26 ila 30 32 ila 48
Dış çap
Eğimde (D)		 + 4
– 3.2		 + 6.4
– 4.8		 + 6.4
– 4.8		 + 6.4
– 4.8
Uçtaki İç Çap 3.2 4.8 + 6.4
– 4.8		 + 6.4
– 4.8
Toplam Uzunluk (H) 2 2 5 5
Duvar Kalınlığı (t) Nominal Et Kalınlığının %87,5'inden az olmamalıdır

Boyut toleransları, aksi belirtilmedikçe milimetre cinsindendir ve aksi belirtilmedikçe ± eşittir.
