Ürün ayrıntıları:
|
| Malzeme: | SS400 | Renk: | sarı |
|---|---|---|---|
| Basınç: | 5K 10K 16K 20K 30K 40K | Özel tasarım: | Evet, evet. |
| İsim: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH Karbon Çelik SS400 SARI RENK | En yaygın JIS b2220 10k flanş türleri: | Dövme / Dişli / Vidalı / Levha |
| Vurgulamak: | dn125 flanş jis b2220,rf flanş jis b2220,304 paslanmaz çelik flanş jis b 2220 |
||

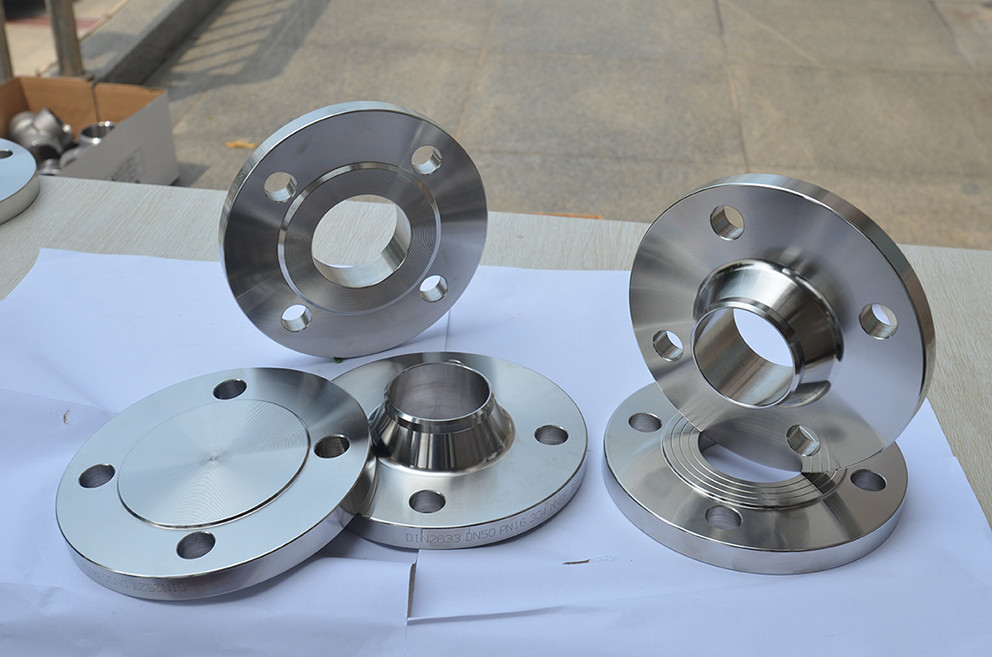

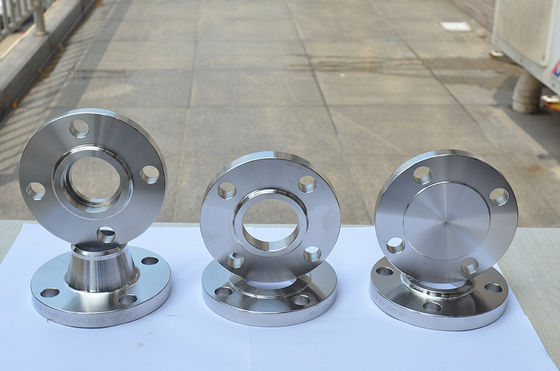

JIS B2220 DN125 304 Paslanmaz Çelik RF Plaka Flanşı
Paslanmaz çelik flanşlar, mekanik tasarım gücüne ve nispeten yüksek uzayabilirliğe sahiptir ve paslanmaz çelik malzemelerin çok iyi performansına sahiptir.Paslanmaz çelik flanşlar genellikle boru hatları ve vanaların bağlantısı için kullanılır.Flanş bağlantı parçalarında delikler vardır, cıvata delikleri iki flanş ile sıkı bir şekilde birleştirilmiştir ve iki flanş arasında sızdırmazlığı sağlamak için contalar bulunmaktadır.Mükemmel özellikleri nedeniyle paslanmaz çelik flanşlar birçok endüstride yaygın olarak kullanılmaktadır.
Paslanmaz çelik çok güçlü metal malzemelerden biridir.Paslanmaz çelik malzeme mükemmel korozyon direncine sahiptir, sadece bina evi tasarımının bütünlüğünü korumakla kalmaz, aynı zamanda mimarların ve tasarımcıların yapısal geliştirme gereksinimlerini karşılamak için üretilmesi, işlenmesi ve üretilmesi çok kolaydır.Paslanmaz çelik flanşın yüzeyinde oksit filmi vardır, bu nedenle atmosferdeki oksijen ile temas halinde korozyona uğramaz.Ancak sıradan karbon çeliği gibi diğer metaller atmosferdeki oksijenle reaksiyona girer, demir oksitlenmeye devam eder ve korozyon genişlemeye devam ederek gözenekler oluşturur.Bu nedenle paslanmaz çelik flanşlar tüm metal flanşlar arasında öne çıkar, öne çıkar ve değiştirilemez.
| Nominal | Dıştan | İçeri | Dıştan | Flanşın Kesit Ölçüleri | Cıvata Deliği | ne de | yaklaşık | ||||||||||
| çap.ile ilgili | çap.ile ilgili | çapı | çap.ile ilgili | T | T | çap.Hub'ın | R | çap.ile ilgili | çap.ile ilgili | Cıvata. | HAYIR. | Delik | cıvata | Ağırlık | |||
| flanş | Çelik | flanş | flanş | A | B | Yüz | Rai- sed Yüz |
Daire | Bolt'un | çap. | Boyut | (kilogram) | |||||
| Boru | Yapmak | D | F | G | çap | delikler | H | SOP | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| JIS 10k flanş Ölçü Tablosu | 1/2" (15 NB) ila 48" (1200NB) DN10~DN5000 |
|---|---|
| JIS 10k 80a flanş Standartları | ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanşlar, ASME Flanşlar, BS Flanşlar, DIN Flanşlar, EN Flanşlar, GOST Flanş, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| JIS 10k 50a flanş DIN'de Basınç Hesabı | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k flanş |
| JIS 10k rf flanş Basınç Değeri ANSI | Sınıf 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a flanş |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K JIS 10k slip on flanş |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a flanş |
| TR | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k kaynak boyunlu flanş |
| En yaygın JIS b2220 10k flanş türleri | Dövme / Dişli / Vidalı / Levha |
| üretim tekniği |
|
| JIS 10k slip on flanş Kaplama | Yağlı Siyah Boya, Paslanmaz Boya, Çinko Kaplama, Sarı Şeffaf, Soğuk ve Sıcak Daldırma Galvaniz JIS 10k flanş |
| Bağlantı Tipi/ Flanş Yüz Tipi | Yükseltilmiş Yüz (RF), Halka Tipi Eklem (RTJ), Düz Yüz (FF), Büyük Erkek-Dişi (LMF), Lap-Eklem Yüzü (LJF), Küçük Erkek-Dişi (SMF), Küçük Dil, Büyük Dil ve Yiv , Oluk |
| JIS 10k flanş Test Sertifikaları | EN 10204/3.1B Hammadde Sertifikası %100 Radyografi Test Raporu Üçüncü Şahıs Muayene Raporu vb. |
| JIS 10k kör flanş Testi | Doğrudan okuma Spektrografı, Hidrostatik test makinesi, X-ışını dedektörü, UI trasonic kusur dedektörü, Manyetik parçacık dedektörü |
| Özel tasarım |
çiziminize göre AS, ANSI, BS, DIN ve JIS |
| Teçhizat | Pres makinesi, Bükme makinesi, İtme Makinesi, elektrikli pah makinesi, Kumlama makinesi vb. |
| Menşei | Hint / Batı Avrupa / Japonya / ABD / Korece |
| JIS 10k 80a flanş Kullanımlar ve uygulama |
|
| üreticisi |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE vb.
|
| JIS 10k kör flanş | Endonezya, Ukrayna, Hindistan, İrlanda, Singapur, Suudi Arabistan, İspanya, Dubai, Peru, Tayland, Kore, İran, Kanada, ABD, Brezilya, Mısır, Umman, vb. |
| EN 10204 3.1 ve EN 10204 3.2 uyarınca Malzeme Testi Sertifikaları (MTC), NACE MR0103, NACE MR0175'i onaylayan Test Sertifikaları | |
Önde gelen Kaliteli JIS 10k rf flanş üreticilerinden biri, bu JIS 10k 80a flanşını standart olarak sunmaktadır.Excel Metal ISO sertifikalıdırJIS 10k 50a flanş üreticisi& JIS 10k 40a flanş
| Karbon Çelik JIS b2220 10k flanş | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Kalıp Çeliği, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, Yüksek Verimli CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Paslanmaz Çelik JIS b2220 10k flanş | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, DIN 1.4306, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4306, DIN 1.4306, DIN 1.4306, DIN 1.4306, DIN 1.4306, DIN 1.4306, DIN 1.430, DIN 1.430, DIN 1.430, DIN 1.430, DIN 1.430, DIN 1.430, DIN 1.430, DIN 1.4306 1.4409 |
| Alaşımlı Çelik JIS b2220 10k flanş | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Titanyum JIS b2220 10k flanş | ASTM B381 / ASME SB381, Titanyum Gr.1, Titanyum Gr.2, Titanyum Gr.4, Titanyum Gr.5, Titanyum Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Bakır JIS b2220 10k flanş | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, vb. |
| Bakır Nikel JIS b2220 10k flanş | ASTM / ASME SB 61 / 62 / 151 / 152, Bakır Nikel 90/10 (C70600 ), Bakır Nikel 70/30 (C71500), UNS C71640 |
| Pirinç JIS b2220 10k flanş | 3602 / 2604 / H59 / H62 / vb. |
| Inconel JIS b2220 10k flanş | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k flanş |
| Hastelloy JIS b2220 10k flanş | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Flanşlar |
| Monel JIS b2220 10k flanş | ASTM B564 / ASME SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) |
| Alaşım 20 JIS b2220 10k flanş | ASTM B462 / ASME SB462, Carpenter® 20 Alaşım, Alaşım 20Cb-3 |
| Alüminyum JIS b2220 10k flanş | 5052/6061/ 6063/2017/7075/vb. |
| Nikel JIS b2220 10k flanş | ASTM B564 / ASME SB564, Nikel 200, Nikel 201, Nikel 205, Nikel 205LC |
| Dubleks JIS b2220 10k flanş | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Süper Dubleks JIS b2220 10k flanş | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Incoloy JIS b2220 10k flanş | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanşlar |
| 254 Smo JIS b2220 10k flanş | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Nimonic JIS b2220 10k flanş | Nimonik 75, Nimonik 80A, Nimonik 90 |
| Diğer JIS b2220 10k flanş malzemesi | Kalay bronz, Alüminyum bronz, Kurşun bronz |
JIS 10k 25a flanşının en büyük üreticilerinden biri olarak ortaya çıktık, tüm Boyut ve Boyutlarda geniş bir JIS 10k 65a flanş yelpazesine sahibiz, JIS 10k 40a flanşının güvenilir distribütörü ve tedarikçisiyiz ve JIS 10k slip on flanş anında sevkiyat sağlıyoruz
