Ürün ayrıntıları:
|
| Kaynak tipi: | alın kaynaklı | RAKOR TİPİ: | DİRSEK , TEE , REDÜKTÖR , KAPAK |
|---|---|---|---|
| Kaplama: | PASLANMAZ YAĞ, SİYAH BOYAMA, GALVANİZ | Boyut: | 1/2"-80" |
| Malzeme: | Karbon Çelik, Paslanmaz Çelik | Kalınlık: | SCH10, SCH20, STD, SCH40, SCH80, SCH160 , XXS |
| Yüzey işleme: | Dikişsiz , Kaynaklı | Standart: | ASME B16.9 / B16.28 |
| Vurgulamak: | asme b16.9 alın kaynaklı boru bağlantı parçaları,wpb dirsek alın kaynaklı boru bağlantı parçaları,asme b16.28 alın kaynaklı dirsek |
||
ASME B16.9 B16.28 Alın Kaynaklı Boru Ek Parçaları A234WPB Dirsek T Redüktör Kapağı
ASME B16.9NPS 1/2 ila 48 (DN 15 ila 1200) arası dövme karbon ve alaşımlı çelik fabrika yapımı alın kaynağı bağlantı parçaları için genel boyutları, toleransları, derecelendirmeleri, testleri ve işaretleri kapsar.Üretilebilir her et kalınlığındaki armatürleri kapsar.Bu standart, düşük basınçlı korozyona dayanıklı alın kaynaklı bağlantı parçalarını kapsamaz.Bakınız MSS SP-43, Dövme Paslanmaz Çelik Alın Kaynaklı Bağlantı Elemanları.
Daha önce dahil olan kısa yarıçaplı dirsekler ve dönüşlerASME B16.28-1994, bu standarda dahildir.
B16.9, ASME B16 serisi standartların diğer ciltlerinde ve ayrıca Kazan ve Basınçlı Kap Kodu ve B31 Borulama Kodları gibi diğer ASME standartlarında açıklanan ekipmanlarla birlikte kullanılacaktır.
Montaj tipi:

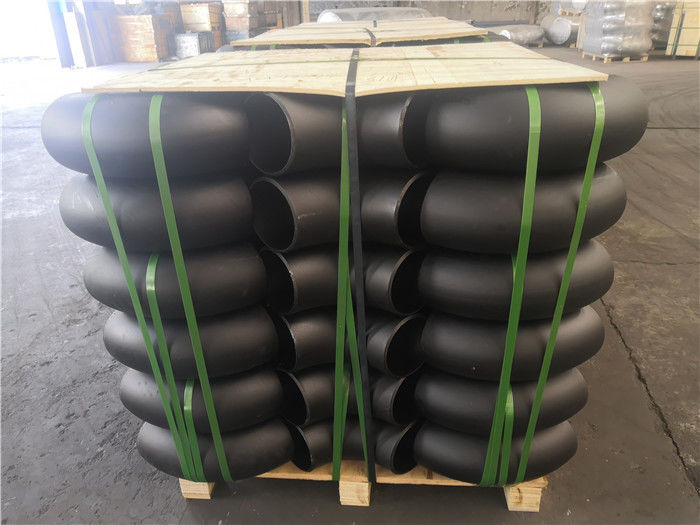

Dirsek LR ( uzun raidus) SR (kısa yarıçap) 45/60/90/180DEG;3D/5D Bükme 45DEG/90DEG;

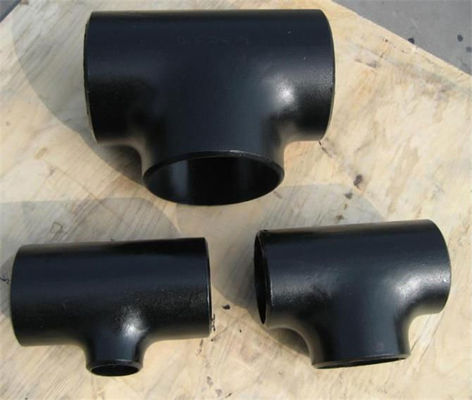

Tee, eşit Tee, azaltma Tee, çapraz, eyer

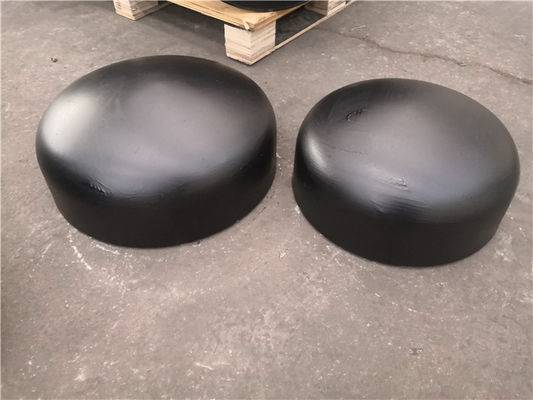

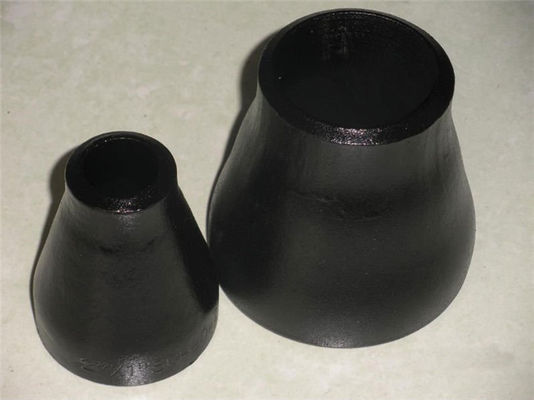

Redüktör Konsantrik redüktör, Eksantrik redüktör, boru uç kapağı
Malzeme:
karbon çeliği ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
paslanmaz çelik ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | OD D |
90° Uzun Rad Merkezden Sona A |
45° Uzun Rad Merkezden Sona B |
90° 3 boyutlu Merkezden Sona A |
45° 3 boyutlu Merkezden Sona B |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
