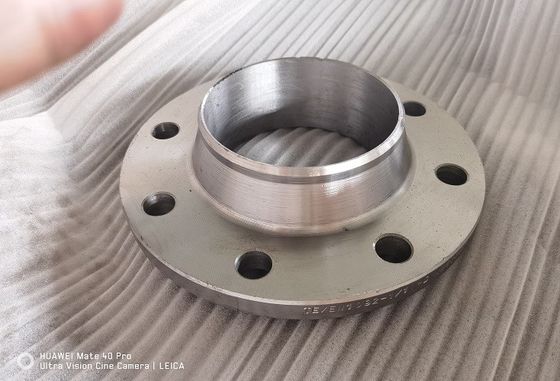

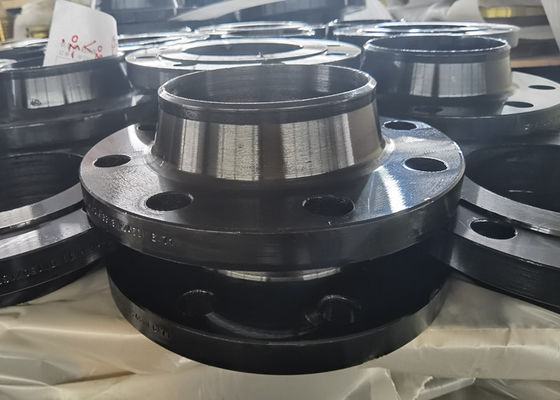

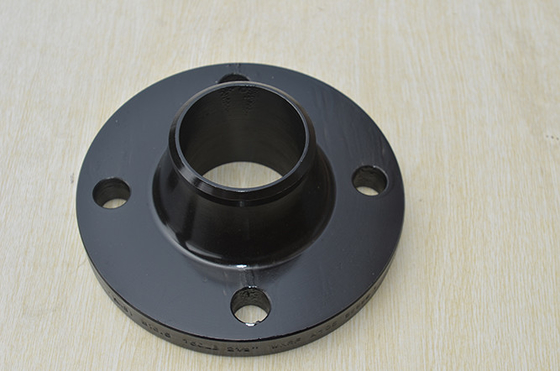

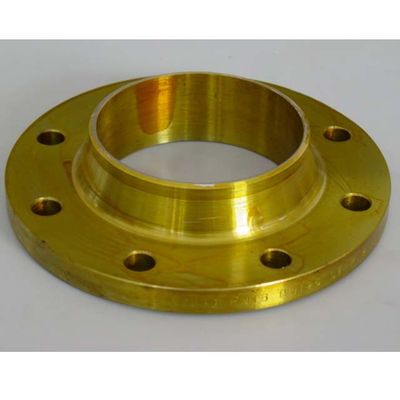

Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105

Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105
Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105

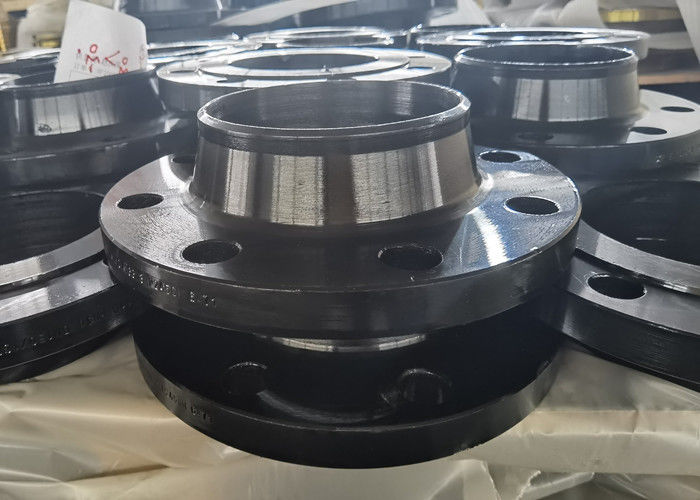

Büyük resim :  Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: XF
Sertifika: TUV , ISO9001
Model numarası: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS'de ½" (15 NB) - 48" (1200NB)
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet
Fiyat: --
Ambalaj bilgileri: Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
Teslim süresi: 30 GÜN -40GÜN
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: Ayda 2000-3000 Ton
İletişim

Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105

Açıklama
Karbon çelik: ,S235JRG2,P245GH ,P250GH,A105,SS400,SF440 Paslanmaz çelik: F304 F304L F316 F316L
Boy: 1/2" NB - 48" NB Baskı yapmak: 150 LBS, 300 LBS, 600 LBS, 900 LBS,1500LBS,2500LBS
Yüzey İşlem: Pas Önleyici Yağ, Şeffaf/Sarı/Siyah Pas Önleyici Boya,Çinko,Sıcak Daldırma Galvanizli Paketleme: Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
kullanım: Petrol Sahası, Açık Deniz, Su Sistemi, Gemi İnşa, Doğalgaz, Elektrik, Boru Projeleri vb.
Vurgulamak:

sch40 flanş kaynak boyun

,

a105 flanş kaynak boyun

,

ansi wnrf flanş

ANSI B16.5 SINIF 150 FLANŞ KAYNAK BOYUNLU SCH40 ÇELİK BORU A105 KARBON ÇELİK VE SS304 PASLANMAZ ÇELİK DÖVME FLANŞ



ASME/ANSI B16.5sağlar

  • kaynak boynu
  • giymek
  • soket kaynağı
  • dişli
  • kucak eklemi
  • kör

1/2" ila 24" arasında değişen borular için flanş boyutları - 150 ila 2500 arasında değişen sınıflarda. Derecelendirmelerin aşağıdaki gibi terminolojiye sahip adımlarda olduğunu unutmayın.ASME sınıfı xxxveyaAPI xxxx.

Genel olarak, flanşa alın kaynağı yapılırken bağlanan borunun planını (kalınlığını) belirtmeniz gerekir.Soket kaynaklı ve dişli bağlantılar duvar kalınlığından etkilenmez ve yalnızca OD'yi gerektirir.

Nominal Boru Boyutu
NPS
(inç)		 sınıf 150
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-1 / 2 4 1/2 0.62 2-3/8
3/4 3-7/8 4 1/2 0.62 2-3/4
1 4-1/4 4 1/2 0.62 3-1/8
1-1/4 4-5/8 4 1/2 0.62 3-1 / 2
1-1 / 2 5 4 1/2 0.62 3-7/8
2 6 4 5/8 0.75 4-3/4
2-1 / 2 7 4 5/8 0.75 5-1 / 2
3 7-1 / 2 4 5/8 0.75 6
3-1 / 2 8-1 / 2 8 5/8 0.75 7
4 9 8 5/8 0.75 7-1 / 2
5 10 8 3/4 0.88 8-1 / 2
6 11 8 3/4 0.88 9-1 / 2
8 13-1 / 2 8 3/4 0.88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1 / 2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1 / 2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1 / 2
  • 1 inç = 25,4 mm
Nominal Boru Boyutu
NPS
(inç)		 300. Sınıf
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 3/4 0.88 7-1/4
4 10 8 3/4 0.88 7-7/8
5 11 8 3/4 0.88 9-1/4
6 12-1 / 2 12 3/4 0.88 10-5/8
8 15 12 7/8 1 13
10 17-1 / 2 16 1 1.12 15-1/4
12 20-1 / 2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1 / 2 20 1-1/4 1.38 22-1 / 2
18 28 24 1-1/4 1.38 24-3/4
20 30-1 / 2 24 1-1/4 1.38 27
24 36 24 1-1 / 2 1,62 32
Nominal Boru Boyutu
NPS
(inç)		 sınıf 400
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1 / 2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1 / 2 16 1-1/8 1.25 15-1/4
12 20-1 / 2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1 / 2 20 1-3/8 1.5 22-1 / 2
18 28 24 1-3/8 1.5 24-3/4
20 30-1 / 2 24 1-1 / 2 1,62 27
24 36 24 1-3/4 1.88 32
Nominal Boru Boyutu
NPS
(inç)		 600. sınıf
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1 / 2
5 13 8 1 1.12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
8 16-1 / 2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1 / 2 1,62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1 / 2
24 37 24 1-7/8 2 33
Nominal Boru Boyutu
NPS
(inç)		 sınıf 900
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1 / 2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1 / 2 7 4 1 1.12 4-7/8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5/8 8 1 1.12 7-1 / 2
3 9-1 / 2 8 7/8 1 7-1 / 2
4 11-1 / 2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1 / 2
8 18-1 / 2 12 1-3/8 1.5 15-1 / 2
10 21-1 / 2 16 1-3/8 1.5 18-1 / 2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1 / 2 1,62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1 / 2
24 41 20 2-1 / 2 2.62 35-1 / 2
Nominal Boru Boyutu
NPS
(inç)		 1500 sınıfı
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1 / 2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1 / 2 7 4 1 1.12 4-7/8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5/8 8 1 1.12 7-1 / 2
3 10-1 / 2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1 / 2
5 14-3/4 8 1-1 / 2 1,62 11-1 / 2
6 15-1 / 2 12 1-3/8 1.5 12-1 / 2
8 19 12 1-5/8 1.75 15-1 / 2
10 23 12 1-7/8 2 19
12 26-1 / 2 16 2 2.12 22-1 / 2
14 29-1 / 2 16 2-1/4 2.38 25
16 32-1 / 2 16 2-1 / 2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1 / 2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1 / 2 3.62 39
Nominal Boru Boyutu
NPS
(inç)		 Sınıf 2500
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 5-1/4 4 3/4 0.88 3-1 / 2
3/4 5-1 / 2 4 3/4 0.88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1 / 2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1 / 2 10-1 / 2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1 / 2 1,62 10-3/4
5 16-1 / 2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1 / 2
8 21-3/4 12 2 2.12 17-1/4
10 26-1 / 2 12 2-1 / 2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 0Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 1

Ansi B16.5 Sınıf 150 Flanş Kaynak Boyunlu Sch40 Boru A105 2



Etiket:

Karbon Çelik ANSI B16.5 Flanş,

ANSI B16.5 B16.47 SORF FLANŞ,

FLANŞ Wnrf 150lbs 300lbs 316l
