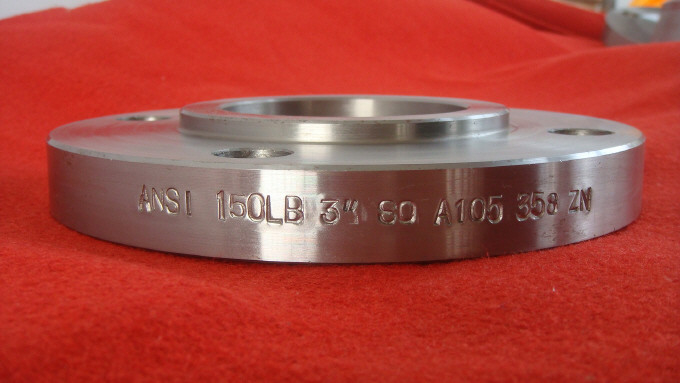

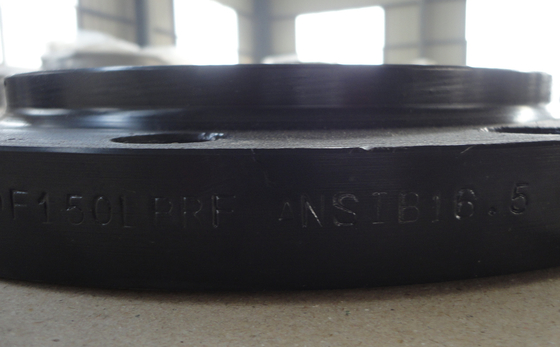

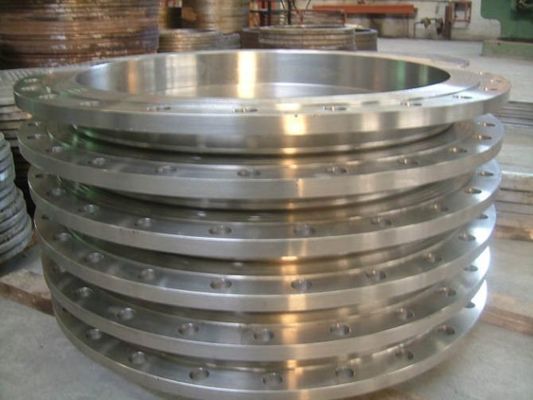

600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme

600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme
600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme

Büyük resim :  600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: XF
Sertifika: TUV , ISO9001
Model numarası: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS'de ½" (15 NB) - 48" (1200NB)
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet
Fiyat: --

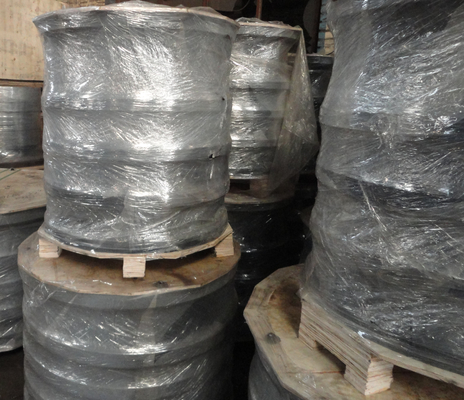

Ambalaj bilgileri: Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
Teslim süresi: 30 GÜN -40GÜN
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: Ayda 2000-3000 Ton
İletişim

600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme

Açıklama
Karbon çelik: ,S235JRG2,P245GH ,P250GH,A105,SS400,SF440 Paslanmaz çelik: F304 F304L F316 F316L
Boy: 1/2" NB - 48" NB Baskı yapmak: 150 LBS, 300 LBS, 600 LBS, 900 LBS,1500LBS,2500LBS
Yüzey İşlem: Pas Önleyici Yağ, Şeffaf/Sarı/Siyah Pas Önleyici Boya,Çinko,Sıcak Daldırma Galvanizli Paketleme: Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
kullanım: Petrol Sahası, Açık Deniz, Su Sistemi, Gemi İnşa, Doğalgaz, Elektrik, Boru Projeleri vb.
Vurgulamak:

600 lbs paslanmaz çelik flanşta kayma

,

ss304l paslanmaz çelik flanşta kayma

,

dövme flanşta ss kayma

A105 KARBON ÇELİK VE SS304L PASLANMAZ ÇELİK DÖVME FLANŞ ÜZERİNDE ANSI B16.5 SINIF 150 FLANŞ SLIP



ASME/ANSI B16.5sağlar

  • kaynak boynu
  • giymek
  • soket kaynağı
  • dişli
  • kucak eklemi
  • kör

1/2" ila 24" arasında değişen borular için flanş boyutları - 150 ila 2500 arasında değişen sınıflarda. Derecelendirmelerin aşağıdaki gibi terminolojiye sahip adımlarda olduğunu unutmayın.ASME sınıfı xxxveyaAPI xxxx.

Genel olarak, flanşa alın kaynağı yapılırken bağlanan borunun planını (kalınlığını) belirtmeniz gerekir.Soket kaynaklı ve dişli bağlantılar duvar kalınlığından etkilenmez ve yalnızca OD'yi gerektirir.

Nominal Boru Boyutu
NPS
(inç)		 sınıf 150
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-1 / 2 4 1/2 0.62 2-3/8
3/4 3-7/8 4 1/2 0.62 2-3/4
1 4-1/4 4 1/2 0.62 3-1/8
1-1/4 4-5/8 4 1/2 0.62 3-1 / 2
1-1 / 2 5 4 1/2 0.62 3-7/8
2 6 4 5/8 0.75 4-3/4
2-1 / 2 7 4 5/8 0.75 5-1 / 2
3 7-1 / 2 4 5/8 0.75 6
3-1 / 2 8-1 / 2 8 5/8 0.75 7
4 9 8 5/8 0.75 7-1 / 2
5 10 8 3/4 0.88 8-1 / 2
6 11 8 3/4 0.88 9-1 / 2
8 13-1 / 2 8 3/4 0.88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1 / 2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1 / 2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1 / 2
  • 1 inç = 25,4 mm
Nominal Boru Boyutu
NPS
(inç)		 300. Sınıf
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 3/4 0.88 7-1/4
4 10 8 3/4 0.88 7-7/8
5 11 8 3/4 0.88 9-1/4
6 12-1 / 2 12 3/4 0.88 10-5/8
8 15 12 7/8 1 13
10 17-1 / 2 16 1 1.12 15-1/4
12 20-1 / 2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1 / 2 20 1-1/4 1.38 22-1 / 2
18 28 24 1-1/4 1.38 24-3/4
20 30-1 / 2 24 1-1/4 1.38 27
24 36 24 1-1 / 2 1,62 32
Nominal Boru Boyutu
NPS
(inç)		 sınıf 400
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1 / 2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1 / 2 16 1-1/8 1.25 15-1/4
12 20-1 / 2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1 / 2 20 1-3/8 1.5 22-1 / 2
18 28 24 1-3/8 1.5 24-3/4
20 30-1 / 2 24 1-1 / 2 1,62 27
24 36 24 1-3/4 1.88 32
Nominal Boru Boyutu
NPS
(inç)		 600. sınıf
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1 / 2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1 / 2 6-1/8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1 / 2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1 / 2
5 13 8 1 1.12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
8 16-1 / 2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1 / 2 1,62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1 / 2
24 37 24 1-7/8 2 33
Nominal Boru Boyutu
NPS
(inç)		 sınıf 900
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1 / 2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1 / 2 7 4 1 1.12 4-7/8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5/8 8 1 1.12 7-1 / 2
3 9-1 / 2 8 7/8 1 7-1 / 2
4 11-1 / 2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1 / 2
8 18-1 / 2 12 1-3/8 1.5 15-1 / 2
10 21-1 / 2 16 1-3/8 1.5 18-1 / 2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1 / 2 1,62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1 / 2
24 41 20 2-1 / 2 2.62 35-1 / 2
Nominal Boru Boyutu
NPS
(inç)		 1500 sınıfı
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1 / 2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1 / 2 7 4 1 1.12 4-7/8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5/8 8 1 1.12 7-1 / 2
3 10-1 / 2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1 / 2
5 14-3/4 8 1-1 / 2 1,62 11-1 / 2
6 15-1 / 2 12 1-3/8 1.5 12-1 / 2
8 19 12 1-5/8 1.75 15-1 / 2
10 23 12 1-7/8 2 19
12 26-1 / 2 16 2 2.12 22-1 / 2
14 29-1 / 2 16 2-1/4 2.38 25
16 32-1 / 2 16 2-1 / 2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1 / 2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1 / 2 3.62 39
Nominal Boru Boyutu
NPS
(inç)		 Sınıf 2500
çapı
flanş
(inç)		 Numara.
ile ilgili
cıvatalar		 çapı
cıvatalar
(inç)		 çapı
cıvata delikleri
(inç)		 cıvata
Daire
(inç)
1/2 5-1/4 4 3/4 0.88 3-1 / 2
3/4 5-1 / 2 4 3/4 0.88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1 / 2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1 / 2 10-1 / 2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1 / 2 1,62 10-3/4
5 16-1 / 2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1 / 2
8 21-3/4 12 2 2.12 17-1/4
10 26-1 / 2 12 2-1 / 2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 0600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 1600 Lbs Ss304l Paslanmaz Çelik Slip On Flanş Dövme 2
