Ürün ayrıntıları:
|

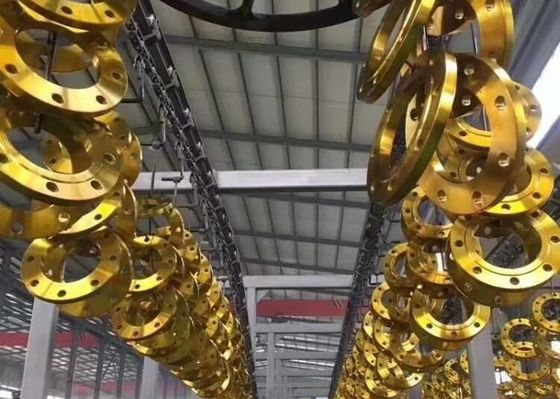

| BOY: | 1/2" - 80", 0,5 İNÇ - 80 İNÇ | YÜZEY İŞLEMİ: | SİYAH BOYAMA, SARI BOYAMA, GALVANİZLEME, PAS ÖNLEYİCİ YAĞ |
|---|---|---|---|
| SIZDIRMAZLIK YÜZ FLANŞI: | YÜKSELTİLMİŞ YÜZ (RF), DÜZ YÜZ (FF), HALKA DERZ TİPİ(RTJ) | paket: | Denize uygun kontrplak kasalar/paletler |
| Fiyat Dönemi: | FOB, CIF, CFR | Üretim periyodu: | 30 gün içinde 60 tondan az, 50 gün içinde 60 tondan fazla |
| sertifika: | PED, ISO | MALZEME: | PASLANMAZ ÇELİK SS316/L SS304/L |
| STANDART: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA SINIF D, D | FLANŞ TİPİ: | N FLANŞ, SO FLANŞ, KÖR FLANŞ, SW FLANŞ, LEVHA FLANŞ, TURLU FLANŞ |
| Vurgulamak: | wnrf dövme karbon çelik flanş,sorf karbon çelik dövme flanşlar,a350 lf2 dövme karbon çelik flanş |
||
FLANŞ ANSI B16.5 ASME B16.47 Ser.A DÖVME FLANŞ KARBON ÇELİK FLANŞ 150LB-2500LB FLANŞ SORF WNRF FLANŞ

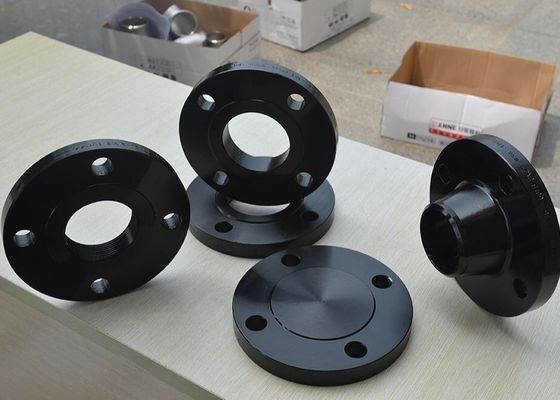

| BOY | MALZEME | FLANŞ TİPİ |

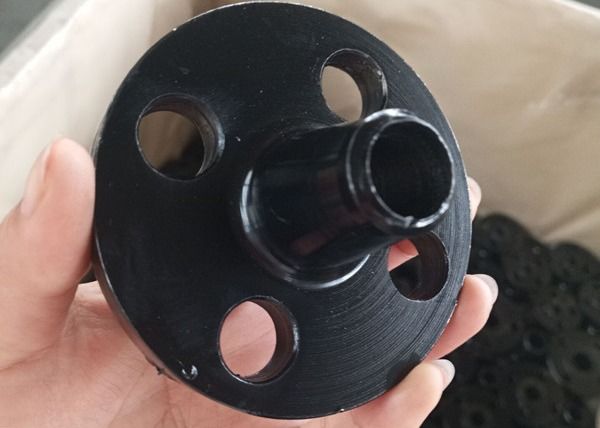

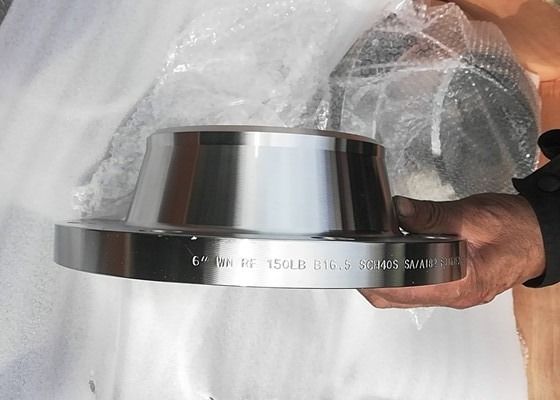

| 1/2"-80" | Paslanmaz çelik | kaynak boyunlu flanş |

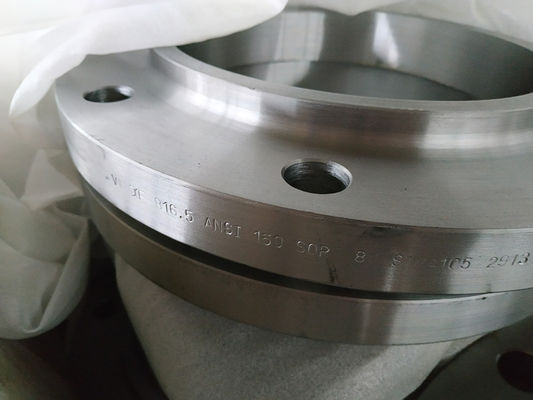

| Flanşta Kayma | ||
| soket kaynak flanşı | ||
| LAP Ortak Flanş | ||

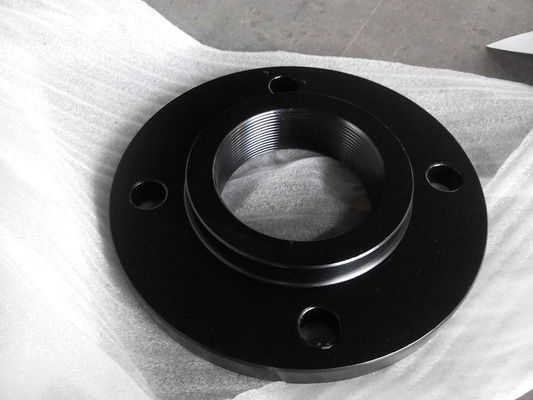

| Dişli flanş | ||

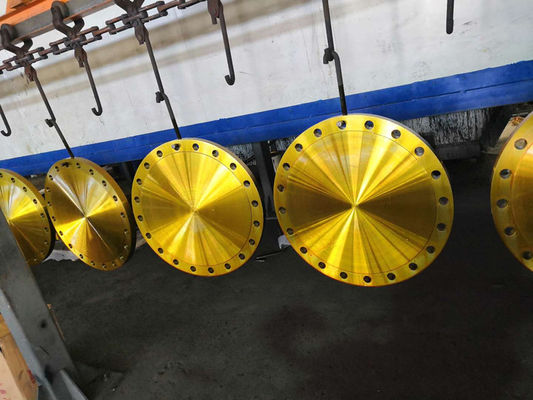

| kör flanş | ||
| KARBON ÇELİK, PASLANMAZ ÇELİK | kaynak boyunlu flanş | |
| Flanşta Kayma | ||
| soket kaynak flanşı | ||
| LAP Ortak Flanş | ||
| Dişli flanş | ||
| kör flanş | ||
| Flanşların sızdırmazlık yüzü | tırtıklı kaplamalı RF | |
| 3 su hattı ile FF | ||
| Pürüzsüz yüzeyli FF | ||
| RTJ (Halka Bağlantı Tipi) | ||
| tırtıklı yüzeyli FF | ||
| su hatları ile RF |
| flanş Normal Çap. |
OD Flanş | teşekkürlerFlanş Min | Çap. ile ilgili merkez |
Yükseltilmiş Yüz Çapı | Uzunluk Hub.Y | delik | Çap. Cıvata Daire |
Çap. Cıvata delikler |
Sayı cıvata |
Çap.ile ilgili Cıvatalar (inç) |
KİLOGRAM | 1 POUND = 0.45 KG | |
| inç | dn | Ö | C | x | G | Y | B | M.Ö | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0,4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108,00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0,8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1 / 2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1 / 2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108,00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1 / 2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28,5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635,00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635,00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
200 |
