Ürün ayrıntıları:
|
| boyama: | siyah, sarı, pas önleyici yağ, galvanizli | yüzey: | yükseltilmiş yüz; düz yüz |
|---|---|---|---|
| boy: | 3/4"-72" | malzeme: | A105-A350 LF2·P250GH-P280 GH·S235JRG2·SS400;A182 F304-F304L-F316-F316L |
| paket: | kat ahşap kasalar, paletler | isim: | ansi flanş üzerinde kayma |
| Vurgulamak: | b16.5 ansi flanşta kayma,b16.47 yükseltilmiş yüz flanşında kayma,150# yükseltilmiş yüz flanşında kayma |
||
Bir boru flanşMukavemet için artırılmış destek sağlamak, bir boru hattını tıkamak veya daha fazla parçanın bağlanmasını sağlamak amacıyla boruya bağlanan bir disk, bilezik veya halkadır.Genellikle boru ucuna kaynak yapılır veya vidalanır ve cıvatalarla bağlanır.Daha sıkı bir sızdırmazlık sağlamak için iki eşleşen flanş arasına bir conta yerleştirilmiştir.Bu flanşlar ya müşteri tarafından sağlanan ölçülerde özeldir ya da yayınlanan spesifikasyonlara göre üretilir.Çeşitli kuruluşlar ve dernekler, farklı sıcaklıklarda boyutsal bilgilerin yanı sıra basınç spesifikasyonları sağlayan spesifikasyonlar yayınlamıştır.Firmamız özel tasarımlar üretmekte ve bu ürünlerin altı temel çeşidini stoklamaktadır.Bunlar en yaygın altı tip olmasına rağmen, biz de özel bir üreticiyiz ve ihtiyaçlarınız için gerekli hemen hemen her tür flanşı üretebiliyoruz.İlgilendiğiniz öğenin daha ayrıntılı açıklaması için lütfen aşağıdaki resimlerden birine tıklayın. Her sayfada ayrıca kurulum sürecini daha iyi anlamanızı sağlayan bir video vardır.
Adlarından da anlaşılacağı gibi, bunlar boru flanşlarıborunun üzerinden kayın.Borunun dış çapından biraz daha büyük bir iç çapla üretilirler.Bu ekler, flanşın üst ve alt kısmındaki köşe kaynağı ile boruya bağlanır.
Kaymalı boru flanşları tipik olarak yükseltilmiş veya düz bir yüzle sağlanır.Boru flanşlarında kayma için yükseltilmiş bir yüz gerektiğinde, 400# altındaki boru flanşlarında kayma için standart yükseklik 1/16"'dir. 400# ve üzeri boru flanşlarında kayma için, boru flanşında kayma yükseltilmiş yüz yüksekliği standart 1/4".
Coastal Flange, boru flanşlarında karbon slip, boru flanşlarında paslanmaz çelik slip ve boru flanşlarında alaşım slip dahil olmak üzere tüm çelik malzeme sınıflarında boru flanşlarında kayma üretmektedir.Sahil Flanşı ayrıca stokta ve sevkıyat için hazır birçok farklı boru flanşına sahiptir.Stoktaki boru flanşlarında kayma, boru flanşlarında AWWA kayma, boru flanşlarında ANSI kayma, boru flanşlarında Basınçlı Kap kayması ve OD ve ASME flanşlarının delinmesiyle eşleşen boru flanşlarında kayma içerir.

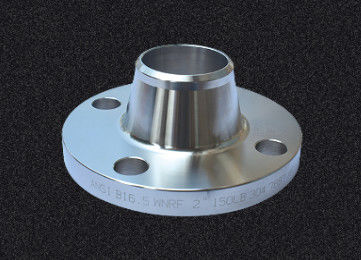

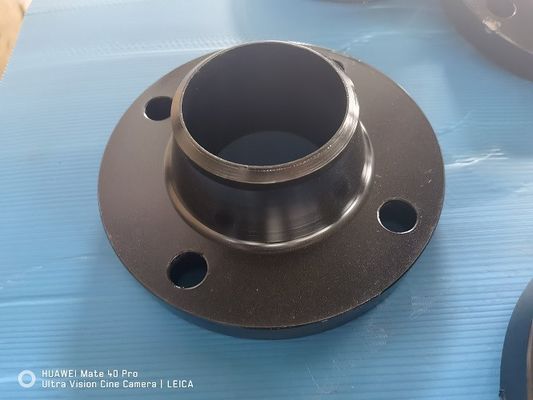

Bunlar boru flanşlarıboruyu flanşın boynuna kaynak yaparak takın.Bu, stresi flanştan boruya aktarır.Ayrıca göbeğin tabanından gelen stres konsantrasyonunu da azaltır.Kaynak boyunlu flanşlar genellikle yüksek basıncın bir faktör olduğu uygulamalar için kullanılır.Flanşın iç çapı, borunun iç çapına uyacak şekilde tasarlanmıştır.Göbekli Kaynak Boyunlu Boru flanşları, 1/2" ile 96" arasında değişen yayınlanmış spesifikasyonlara sahiptir.Firmamız bunları tüm malzeme sınıflarında, özelliklerinde ve boyutlarında sağlamaktadır.
Kaynak boyunlu boru flanşları tipik olarak yükseltilmiş bir yüz, düz yüz veya RTJ kaplama ile sağlanır.Kaynak boyunlu boru flanşları için yükseltilmiş bir yüz gerekli olduğunda, 400# altındaki kaynak boyunlu boru flanşları için standart yükseklik 1/16"'dir. 400# ve üzeri kaynak boyunlu boru flanşları için standart kaynak boyunlu boru flanşı yükseltilmiş yüz yüksekliği 1/4".
Coastal Flange, karbon kaynaklı boyunlu boru flanşları, paslanmaz çelik kaynaklı boyunlu boru flanşları ve alaşımlı kaynaklı boyunlu boru flanşları dahil olmak üzere tüm çelik malzeme sınıflarında kaynak boyunlu boru flanşları üretmektedir.Kıyı Flanşı ayrıca stokta ve gönderilmeye hazır birçok farklı kaynak boyunlu boru flanşına sahiptir.Stoktaki kaynak boyunlu boru flanşları, ANSI B16.5 kaynak boyunlu boru flanşlarını, ASME B16.47 Serisi "A" kaynak boyunlu boru flanşlarını, ASME B16.47 Serisi "B" kaynak boyunlu boru flanşlarını, Basınçlı Kap kaynak boyunlu boru flanşlarını içerir.Kıyı Flanşları ayrıca müşteri gereksinimlerine göre özel kaynaklı boyunlu boru flanşları üretmektedir.
Bir boru flanşMukavemet için artırılmış destek sağlamak, bir boru hattını tıkamak veya daha fazla parçanın bağlanmasını sağlamak amacıyla boruya bağlanan bir disk, bilezik veya halkadır.Genellikle boru ucuna kaynak yapılır veya vidalanır ve cıvatalarla bağlanır.Daha sıkı bir sızdırmazlık sağlamak için iki eşleşen flanş arasına bir conta yerleştirilmiştir.Bu flanşlar ya müşteri tarafından sağlanan ölçülerde özeldir ya da yayınlanan spesifikasyonlara göre üretilir.Çeşitli kuruluşlar ve dernekler, farklı sıcaklıklarda boyutsal bilgilerin yanı sıra basınç spesifikasyonları sağlayan spesifikasyonlar yayınlamıştır.Firmamız özel tasarımlar üretmekte ve bu ürünlerin altı temel çeşidini stoklamaktadır.Bunlar en yaygın altı tip olmasına rağmen, biz de özel bir üreticiyiz ve ihtiyaçlarınız için gerekli hemen hemen her tür flanşı üretebiliyoruz.İlgilendiğiniz öğenin daha ayrıntılı açıklaması için lütfen aşağıdaki resimlerden birine tıklayın. Her sayfada ayrıca kurulum sürecini daha iyi anlamanızı sağlayan bir video vardır.
Tur eklemi boru flanşlarıdoğrudan borunun üzerine kaydırın ve en yaygın olarak saplamalı uç bağlantı parçalarıyla birlikte kullanılır.Saplama Ucuna genellikle bir boru kaynaklanır ve Bindirme Bağlantısı boru flanşı, saplama ucunun etrafında serbestçe dönebilir.Bunun avantajı, cıvata deliği hizalaması ile ilgili herhangi bir sorun olmamasıdır.Lap Joint boru flanşları genellikle sık sık sökme gerektiren uygulamalar için kullanılır.
Göbekli Slip on Pipe flanşları, 1/2" ile 24" arasında değişen yayınlanmış spesifikasyonlara sahiptir.24" üzerindeki ebatlar, ebatlarda kayma için bindirmeli bağlantı olarak üretilmektedir. Sahil Flanşı, tüm malzeme sınıflarında, özelliklerde ve boyutlarda Lap Joint boru flanşları sağlar.
Coastal Flange, karbon bindirmeli bağlantı boru flanşları, paslanmaz çelik bindirmeli bağlantı boru flanşları ve alaşımlı bindirmeli bağlantı boru flanşları dahil olmak üzere tüm çelik malzeme sınıflarında bindirmeli bağlantı boru flanşları üretmektedir.Sahil Flanşı ayrıca stokta ve gönderilmeye hazır birçok farklı bindirmeli bağlantı boru flanşına sahiptir.Sahil Flanşı, müşteri özelliklerine göre özel boru flanşları da üretebilir.
| Spesifikasyon (En son sürüm) | Öğe türü | Basınç Sınıfı | Boyut aralığı |
| ASME/ANSI B16.5 | Kör, Kaynak Boyunlu, Geçmeli, Soket Kaynaklı, Dişli ve Bindirmeli Bağlantı Flanşları | 150 ila 2500 LBS | 26" ila 60" |
| 150 ila 1500LBS | 26" ila 48" | ||
| ASME/ANSI B16.47 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 75 ila 300LBS | 1/2" ila 12" |
| 400, 600LBS | 26" ila 60" | ||
| 900LBS | 26" ila 48" | ||
| ASME/ANSI B16.36 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 300 ila 2500 LBS | 1 "ila 12" |
| EN 1092-1 / DIN / BS 4504 Flanşlar | 01 (Plaka flanş), 02 (Tip 32—37 için gevşek plaka flanş), 04 (Tip 34 için gevşek plaka flanş),05 (Kör flanş), 11 (Kaynak boyunlu flanş), 12 (Poyralı geçmeli flanş) , 13 (Göbekli | PN2.5 ila PN16 | 10 mm'den 1800 mm'ye |
| PN25 | 10 mm'den 1000 mm'ye | ||
| PN40 | 10 mm'den 600 mm'ye | ||
| PN63 | 10 mm'den 400 mm'ye | ||
| PN100 | 10 mm'den 350 mm'ye | ||
| PN160, PN250 | 10 mm'den 300 mm'ye | ||
| PN320 | 10 mm'den 250 mm'ye | ||
| PN400 | 10 mm'den 200 mm'ye | ||
| BS10 | Kör, Geçmeli ve Kaynak boyunlu flanşlar | TABLO-A, D, E, F, H, J, K, R, S, T | 15 mm'den 600 mm'ye |
| ASME/ANSI B16.9/MSS SP-43 | Saplama ucu -Type:A, B, C (Kısa model) | S10, S40, S80 | ½” ila 24” |
