Ürün ayrıntıları:
|
| Malzeme: | karbon çelik ve paslanmaz çelik | Yüzey işleme: | Hafif yağ, Galvaniz |
|---|---|---|---|
| Basınç: | 600kpa 1000kpa 1600kpa 2500kpa | tip: | ÇOK KÖR |
| boyut: | DN15-DN600 | ||
| Vurgulamak: | 1600kpa 2500kpa Tablo D Flanş,1600kpa Tablo E Flanş,2500kpa Tablo D Flanş |
||

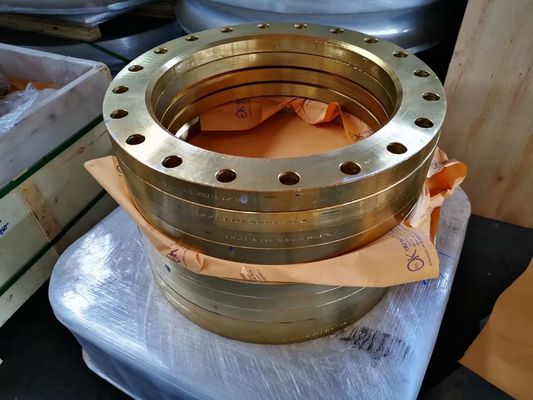

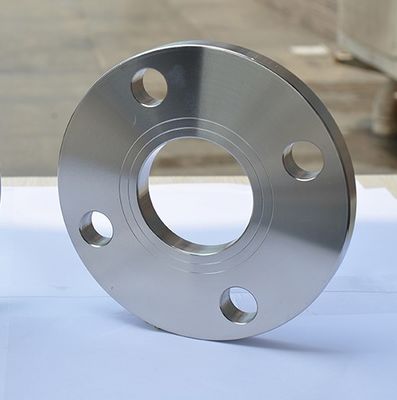

SABS 1123 PLAKA FLANŞ 600kpa 1000kpa 1600kpa 2500kpa TABLO D TABLO E KARBON ÇELİK FLANŞ
|
STANDART
|
Tip |
Baskı yapmak |
Malzeme | boy |
İşlem |
Yüzey tedavi |
|
SABS1123
|
ÇOK KÖR |
600kpa 1000kpa 1600kpa 2500kpa |
karbon çelik paslanmaz çelik |
DN15-DN600 |
DÖVME, DÖVME |
Sarı boya Hafif yağ |
SABS 1123 Flanşlar
SABS 1123 Flanşlar
| Nominal baskı yapmak 1000 kPa 1000/2 = Tablo 9 1000/4 = Tablo 11 1000/3 = Tablo 10 1000/8 = Tablo 13 | ||||||||||||||||||
| Nom. Boy |
Boru OD NS1 |
flanş | Kabarık yüz |
cıvatalama |
Sondaj | Boyun | Müdür | |||||||||||
| NS | B | B1 | B2 | B3 | H | H1 | NS4 | F | Numara. | NS2 | k | NS3 | H2 | r | NS5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48,3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355,6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559,0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Malzeme
1) Karbon Çelik P245GH,P250GH,S235 ve Paslanmaz Çelik SS304, SS316, SS316L
Yüzey Paslanma:
Yüzey pas önleyici 1: Pas önleyici hafif yağ
Yüzey paslanma 2: Siyah boya kaplama
Yüzey paslanma 3: Sarı boya kaplama
Yüzey paslanma 4: Galvanizli (Sıcak Daldırma Galvanizli veya Elektro Galvanizli)
Yüz Bağla:
Yüzey 1: Pürüzsüz yüzey
Yüzey 2: Spiral tırtıklı
Yüzey 3: İki veya üç oluk (Su Hatları)
(Yükseltilmiş yüz=RF ,Düz yüz=FF)
Şartlar:
1) Ödeme: Görüşte geri dönülmez L/C veya T/T, D/P
2) Teslim süresi FOB Çin Limanı veya CIF Alıcının Limanı
3) Ambalaj: Kontrplak Palet / kasa
Temas:
Satış Müdürü: Grace Zhang
HEBEI XINFENG YÜKSEK BASINÇ FLANŞI VE BORU MONTAJ CO.,LTD.
Ekle.: Mencun İlçesi, Cangzhou Şehri, Hebei eyaleti, Çin 061400
Mobil:86 18031772015 (wechat, whatsapp)
Tel: 86-317-6725755
E-posta: info4@hbxfgj.com
Skype: cangzhouzhangnan
SSS:
1. MOQ'unuz nedir?
Normalde her boyut için minimum sipariş miktarımız 1 tondur.Çok fazla olduğunu düşünüyorsanız, ihtiyacınıza göre ayrıntılı olarak tartışabiliriz.
2. Ücretsiz numune sunabilir misiniz?
Evet, 150m - 200m arasında ücretsiz numune sağlayabiliriz.
3. Teslim süreniz nedir?
30-45 gün içinde teslim edeceğiz
4. Karışık ürünleri tek bir kapta kabul edebilir misiniz?
Evet, kesinlikle kabul ediyoruz.
