Ürün ayrıntıları:
|
| Malzeme: | Karbon Çelik P245GH , P250GH ,P265GH,P280GH,S235JR,C22.8,ST37.2 ve Paslanmaz çelik SS304/304L,SS316/ | boyut: | DN15-DN3000 |
|---|---|---|---|
| Basınç: | PN6, PN10, PN16, PN25, PN40, PN63 , PN100 ,PN160 | Flanş tipi: | type01 , type02, type04, type05, type11, type12 , type13,type21, type32, type34 ve type36 |
| Kaplama: | Siyah Boya, Paslanma Önleyici Yağ, Galvaniz, Sarı Boya | Yüzey: | Düz yüz (TYPEA), Yükseltilmiş yüz (TİP B1 ve B2) , Dil (TİP C) Oluğun üzerinde sürekli bir çizgi olu |
| dişli: | NPT ve BSP | Standart: | EN1092-1,DIN Dövme Flanş |
| Vurgulamak: | DIN EN1092-1 DÖVME FLANŞ,FLANŞ KAYNAK BOYUN KAYMA,DÜZ DİŞLİ GEVŞ FLANŞ |
||
DIN / EN1092-1 DÖVME FLANŞ PN6 , PN10 , PN16,PN25,PN40,PN63
DÜĞÜN YAKA , KAYMA , KÖR , DÜZ , DİŞLİ , GEVŞEK FLANŞ
1. EN1092-1 FLANŞ
Boyut aralığı: DN15 - DN2000
Tasarım: Type01, Type02 , Type04 , Type05 , Type11, Type12 , Type 13,
Type21, Type 32 ,Type33 ve Type 34
Basınç: PN6, PN10, PN16, PN25, PN40, PN63, PN100
Malzeme: Karbon çeliği C22.8,S235JR, P235GH, P245GH,P250GH,P265GH,P280GH.
Paslanmaz çelik: SS304/304L, SS316/316L,SS321
Kaplama: siyah boya, sarı boya, pas önleyici yağ, soğuk ve sıcak daldırma galvanizli, epoksi kaplı
Yüzey :Düz yüzey (TYPEA), Yükseltilmiş yüz(TİP B1 ve B2) , Dil (TİP C) ,
Oluk (TÜR D) üzerinde sürekli bir çizgiyi oluklayın,
Spigot(TİP E) Girinti(F TİPİ) O-ring tıkaç(TİP G) O-ring oluğu(TİP H)
| Tip 01: Kaynak için plakalı (slip-on) flanş | Tip 13: Göbekli dişli flanş |
| Tip 02: Kaynaklı plaka yakalı gevşek plaka flanşı | Tip 21: Entegre flanş |
| Tip 04: Kaynak boyunlu gevşek plaka flanşı | Tip 32: Kaynaklı plaka tasmaları |
| Tip 05: Boş (kör) flanş | Tip 33: Alışılmış boru uçları |
| Tip 11: Kaynak boyunlu flanş | Tip 34: Kaynak boyun tasmaları |
| Tip 12: Kaynak için göbekli geçmeli flanş |
2. DİN FLANŞI
Boyut aralığı: DN15 - DN3000
Tasarım:

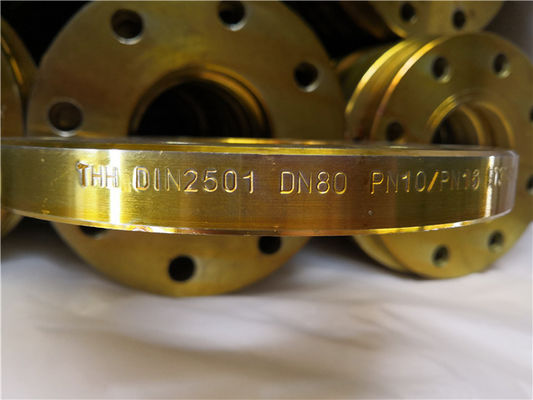

flanş üzerinde kayma (düz flanş): DIN2573,2576,2502.203, 2543,2545

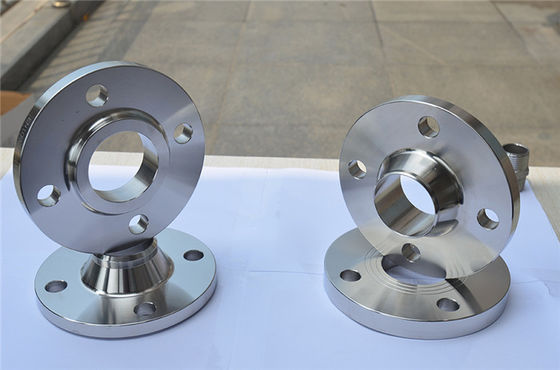

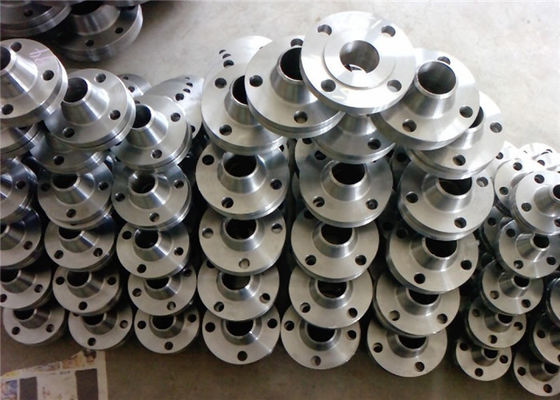

kaynak boyun flanşı :DIN2631,2632,2633,2634,2635,2636,2637
kör flanş :DIN 2527 PN6, PN10, PN16, PN25, PN40

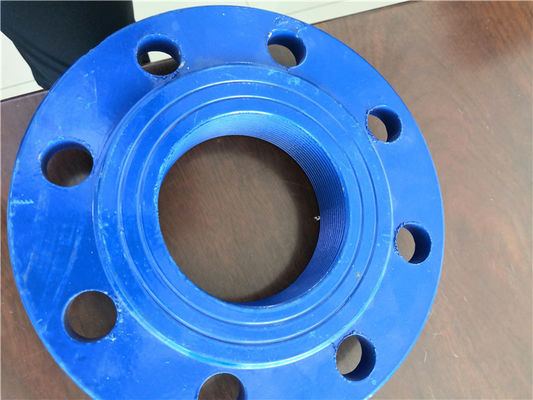

dişli flanş: DIN2565,2566,2567,2568,2569
gevşek flanş: DIN 2641,2642,2655,2656
flanş üzerinde göbekli kayma: DIN86029,86030
Malzeme: Karbon çeliği ST37.2,S235JR,C22.8.
Paslanmaz çelik SS304/304L, SS316/316L,SS321
DIN / EN1092-1 FLANŞ DETAY:
| FLANŞLAR DIN / EN | |||
| Tür | Norm | Nominal basınç | Boyut |
| Kaynak boyunlu flanş | EN1092-1 Tip11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| Kör Flanşlar | EN1092-1 Tip05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| Kaynak için Düz Flanşlar | DIN 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Tip01 | PN6-PN40 | DN10-DN3000 | |
| Gevşek Flanş + Kaynaklı Yakalar |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Tip02 | DN10-DN2000 | ||
| EN1092-1 Tip32 | |||
| Gevşek Flanş + Kaynak Boyunluk |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Tip04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Tip34 | |||
| Dişli Flanşlar | EN1092-1 Tip13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Flanş Üzerinde Kayma | EN1092-1 Tip12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
