Ürün ayrıntıları:
|
| Malzeme: | 304, 304L, 321, 316, 316L, vb | Kalınlık: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| boyut: | 1/2 "48" | Standart: | ASME, MSS, HG, DIN, JIS, GB |
| tip: | 90 derece Uzun Yarıçap, 90 derece Kısa Yarıçap, 45 derece Uzun Yarıçap, 180 derece Dönüş Bandı | ||
| Vurgulamak: | 316 ANSI B16.9 ButtWeld DİRSEK,304 321 ButtWeld DİRSEK,SCH120 XXS DİRSEK Dikişsiz |
||

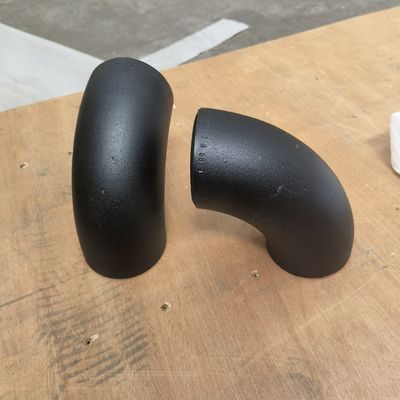

ANSI B 16.9 ALIN KAYNAKLI & dikişsiz SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Malzeme: 304, 304L, 321, 316, 316L, vb.
2. Standart: ASME, MSS, HG, DIN, JIS, GB
3. Tip: 90 derece Uzun Yarıçap, 90 derece Kısa Yarıçap, 45 derece Uzun Yarıçap, 180 derece Dönüş Bandı
Optimum kalitede paslanmaz çelik kullanılarak üretilen Sıhhi Tesisat, Paslanmaz Çelik Sıhhi Tesisat ve Paslanmaz Çelik Boru Ek Parçaları sunuyoruz.Geniş yelpazedeki sıhhi paslanmaz çelik tişörtümüz, çekme mukavemeti nedeniyle müşteriler arasında bilinir.Bu Çelik Boru Ek Parçaları, ihtiyaca göre çeşitli derecelerde ve yüzeylerde.
Paslanmaz Çelik Alın Kaynaklı Dirsek Özellikleri:
| Şartname | Tür | Veri |
| Boyut | 90 derece Uzun/Kısa Yarıçap 45 derece Uzun Yarıçap |
Kesintisiz 1/2”-20”(DN15-DN500) Kaynaklı 1/2”-48” (DN15-DN1200) |
| 180 derece Dönüş Bandı | Kesintisiz 1/2”-4”(DN15-DN100) | |
| Duvar kalınlığı | 90 derece Uzun/Kısa Yarıçap 45 derece Uzun Yarıçap |
SCH5S-SCH160 |
| 180 derece Dönüş Bandı | SCH5S-SCH80S | |
| Malzeme | 304, 304L, 321, 316, 316L, vb. | |
| Standart | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||

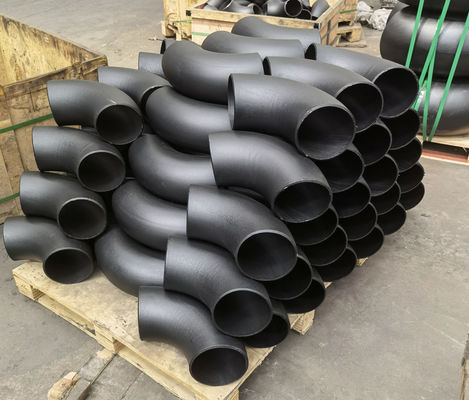

Paslanmaz Çelik Alın Kaynaklı Çeşitleri Dirsek :
Teknik parametre:
| Alın kaynaklı Dirsekler ANSI B16.9 | ||||
| Nominal çap | Dışarıda
Çap/mm |
Merkezden Sona/mm | ||
|

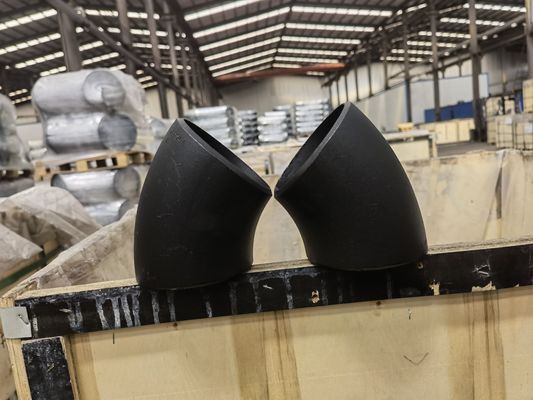

45 derece Dirsek
|
90 derece Dirsek | |||
| DN | OD | Uzun Yarıçap | Uzun Yarıçap | Kısa Yarıçap |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26,7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48,3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63,5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63,5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304,8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304,8 |
| 14 | 355,6 | 222.3 | 533.4 | 355,6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
Paslanmaz Çelik Alın Kaynaklı Dirsek Özellikleri:
| Şartname | Tür | Veri |
| Boyut | 90 derece Uzun/Kısa Yarıçap 45 derece Uzun Yarıçap |
Kesintisiz 1/2”-20”(DN15-DN500) Kaynaklı 1/2”-48” (DN15-DN1200) |
| 180 derece Dönüş Bandı | Kesintisiz 1/2”-4”(DN15-DN100) | |
| Duvar kalınlığı | 90 derece Uzun/Kısa Yarıçap 45 derece Uzun Yarıçap |
SCH5S-SCH160 |
| 180 derece Dönüş Bandı | SCH5S-SCH80S | |
| Malzeme | 304, 304L, 321, 316, 316L, vb. | |
| Standart | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
