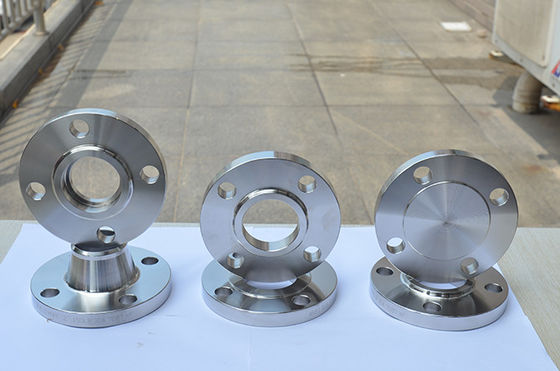

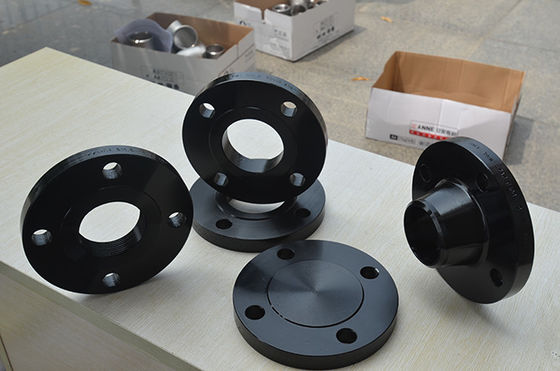

Dövme Çelik FLANŞ ANSI B16.5 ANSI B16.47 Slip On Lap Joint Bind Soket Kaynak Boyun

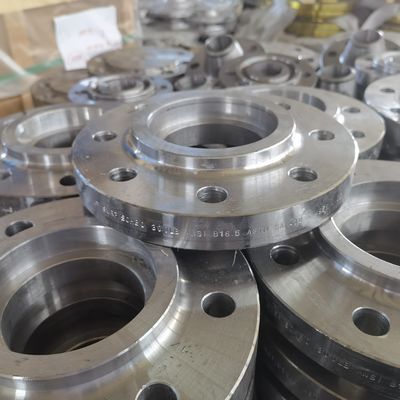

Yeterli mukavemeti sağlamak ve sızıntıyı önlemek için borunun üzerine kaydırılır ve daha sonra hem içeriden hem de dışarıdan kaynaklanır.Bu flanş, düşük maliyeti ve ayrıca boruyu boydan boya keserken daha az hassasiyet gerektirmesi nedeniyle birçok kullanıcı tarafından kaynak boyunları yerine kullanılır.Slip-On'lar, düşük göbek ve kaynak bağlantısı nedeniyle normalde yüksek gerilimli uygulamalarda kullanılmaz.

Yüksek göbekli flanş veya konik göbekli flanş olarak da bilinen kaynak boyunlu flanşlar, alın kaynağı ile bir boru sistemine bağlanacak şekilde tasarlanmıştır.Kaynak Boyunlu flanşlar, boru tesisatı yüksek gerilimlere, yüksek basınçlara veya sıfırın altında/yüksek sıcaklıklara maruz kaldığında tercih edilir.Boyun veya göbek, kaynaklandığı boru ile flanştaki çevresel stresin iletilmesine yardımcı olur.Alın kaynağında göbeğin tabanından et kalınlığına kademeli geçiş, flanşın önemli bir şekilde güçlendirilmesini sağlar.Boru ve flanşın eşleşen delik boyutu nedeniyle türbülans ve erozyon azalır.Bu flanşlar, eşleşen borunun kimliğine uyacak şekilde delinir, böylece akış kısıtlaması olmaz.

Tasarımda geçmeli flanşa benzer, ancak boruyu kabul etmek için karşı delikli bir deliğe sahiptir.Kalan deliğin çapı, borunun iç çapı ile aynıdır.Flanşın göbeğinin etrafındaki bir köşe kaynağı, flanşı boruya bağladı.Yüksek gerilimli uygulamalarda isteğe bağlı bir aralık kaynağı uygulanabilir.En büyük kullanımı hidrolik ve buhar hatları gibi yüksek basınçlı sistemlerdedir.

Kaynak gerektirmeden boruya bağlanabilmeleri en büyük avantajı ile özel durumlarda kullanılır.Bazen dişli bağlantı ile birlikte bir conta kaynağı da kullanılır.Çoğu boyutta ve basınç sınıfında mevcut olmasına rağmen, günümüzde dişli flanşlar neredeyse yalnızca daha küçük boru boyutlarında kullanılmaktadır.Dişli flanşlar, ince et kalınlıklı borular için uygun değildir çünkü boru üzerinde diş kesmek mümkün değildir.

Geçmeli flanşla neredeyse aynıdır, ancak bir bindirme saplama ucunu yerleştirmek için deliğin ve flanş yüzünün kesişme noktasında bir yarıçapa sahiptir.Bu flanşlar borunun üzerinden kayar ve başka şekilde kaynak yapılmaz veya sabitlenmez.Cıvatalama basıncı, flanşın boru bindirmesinin arkasına (sap-end) karşı uyguladığı basınç ile contaya iletilir.Saplama ucundaki yüz, flanşın conta yüzünü oluşturur.Lap-Joint flanşlarının yükseltilmiş yüzleri yoktur ve tek bir bağlantı, hem lap-mafsal flanşı hem de bir boru saplama ucu gerektirir.En iyi şekilde, inceleme veya değiştirme için boru sistemlerinin bölümlerinin hızlı ve kolay bir şekilde sökülmesi gereken yerlerde kullanılırlar.

Kör Flanşların bir deliği yoktur ve bir boru sistemini veya kap açıklığını kapatmak için kullanılır.Tasarımı, inceleme amacıyla gemiye veya boru sistemine kolay erişime izin verir.Üreticinin tercihine göre göbekli veya göbeksiz olarak tedarik edilebilir.İç basınç ve cıvata yüklemesi açısından, özellikle daha büyük boyutlardaki kör flanşlar, en yüksek gerilimli flanş türleridir.
