DN10 - DN5000 Flanş AWWA C207 Sınıf B B16.5 B16.47 Kör Plaka Flanşı

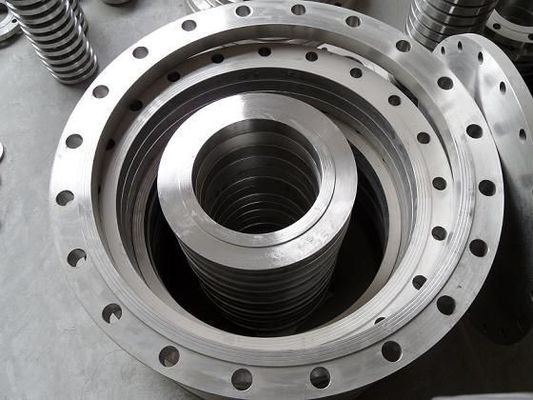

Büyük resim : DN10 - DN5000 Flanş AWWA C207 Sınıf B B16.5 B16.47 Kör Plaka Flanşı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XF
Sertifika:	ISO,PED,,ADW2000,CE
Model numarası:	1/2 "-72"

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1TON
Fiyat:	NEGOCIATION
Ambalaj bilgileri:	AHŞAP VAKALAR, PALET veya cusomers isteği olarak OYNA
Teslim süresi:	30 gün
Ödeme koşulları:	L / C, D / P, T / T
Yetenek temini:	AYLIK 10000TONS

İletişim

DN10 - DN5000 Flanş AWWA C207 Sınıf B B16.5 B16.47 Kör Plaka Flanşı

Açıklama

boyut:	1/2" (15 NB) - 48" (1200NB) DN10~DN5000	Standartlar:	ANSI/ASME B16.5, B16.47 A & B Serisi, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanşlar, ASME F
Basınç:	Sınıf 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS	Kaplama:	Yağlı Siyah Boya, Pas Önleyici Boya, Çinko Kaplama, Sarı Şeffaf, Soğuk ve Sıcak Daldırma Galvaniz
Bağlantı Tipi/ Flanş Yüz Tipi:	Yükseltilmiş Yüz (RF), Halka Tipi Derz (RTJ), Düz Yüz (FF), Büyük Erkek-Dişi (LMF), Bindirme-Dişi Yü	Karbon çelik:	ASTM A105 ASME SA105
Paslanmaz çelik:	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L	paketleme:	Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
Vurgulamak:	DN10 DN5000 B16.47 Kör Plaka Flanşı , DN5000 awwa sınıf b flanş , DN5000 Flanş AWWA C207 B Sınıfı

AWWA C207 Flanş Boyutları

AWWA, Amerikan Su İşleri Birliği'nin kısaltması olup, su işleri sistemleri için temel gereksinimleri belirleyen ve birleştiren teknik, kar amacı gütmeyen bir komitedir.Öne çıkan kullanıcılarAWWA C207 Flanş BoyutlarıSu İşleri, Atıksu, bulamaç ve tesis borularını içerir.Bu flanşlar düşük basınçlı boru sistemlerinde kullanıldığından,awwa c207 f sınıfı flanşlar ANSI veya ASME dövme flanşlara kıyasla etkin bir maliyet tasarrufu çözümü olduğunu kanıtlayan bir standarttır.Bunlarawwa c207 flanş boyutları yağ, buhar veya kimyasal uygulamalar gibi endüstrilerde kullanılmak üzere tasarlanmıştır.

AWWA C207 Sınıf B Flanşların Ağırlığını ve Standartlarını Kontrol Edin

AWWA C207 Flanşlar

AWWA C207 Flanş Boyutları

AWWA C207 Flanş Standartları

AWWA C207 Paslanmaz Çelik Flanş Üreticisi, Tedarikçi AWWA C207 Karbon Çelik Flanş

AWWA standartları şunları sağlar: awwa c207 çelik boru flanşlarısadece içme suyu için kullanılması amaçlanan özellikler.Örneğin, AWWA flanşının derecelendirmeleri yalnızca atmosfer sıcaklığında geçerlidir.AWWA standartları, B, D, E, F olarak harflendirilen flanş sınıflarını kapsar. Tüm bu sınıflardan yaygın olarak kullanılan bağlantı D sınıfıdır. ANSI'nin aksine,awwa c207 d sınıfı kör flanş 3 inç ila yaklaşık 144 inç arasında değişir.Tüm flanş tiplerini içeren ANSI standardından farklı olarak, AWWA standardı sadece şu flanş tiplerini kapsar: halka flanş, göbek tipi flanş, kör flanş ve dişli demir flanşlar.

İçerik tablosu

AWWA C207 Flanşların Teknik Özellikler Tablosu

AWWA C207 Flanşlar Boyut Tablosu	1/2" (15 NB) - 48" (1200NB) DN10~DN5000
AWWA C207 Flanş Standartları	ANSI/ASME B16.5, B16.47 A & B Serisi, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanşlar, ASME Flanşlar, BS Flanşlar, DIN Flanşlar, EN Flanşlar, GOST Flanş, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
ÜNİ	6Bar 10Bar 16Bar 25Bar 40Bar
TR	6Bar 10Bar 16Bar 25Bar 40Bar
AWWA C207 Flanşlar Basınç Derecesi ANSI	Sınıf 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
AWWA C207 Flanşlar DIN'de Basınç Hesabı	6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
Test Sertifikaları	EN 10204/3.1B Hammadde Sertifikası %100 Radyografi Test Raporu Üçüncü Taraf Denetim Raporu vb.
Kaplama	Yağlı Siyah Boya, Paslanma Önleyici Boya, Çinko Kaplama, Sarı Şeffaf, Soğuk ve Sıcak Daldırma Galvanizli
En yaygın AWWA C207 Flanş türleri	dövme / Dişli / Vidalı / Plaka
üretim tekniği	dövme, Isıl işlem görmüş ve işlenmiş
Bağlantı Tipi/ Flanş Yüz Tipi	Yükseltilmiş Yüz (RF), Halka Tipi Derz (RTJ), Düz Yüz (FF), Büyük Erkek-Dişi (LMF), Lap-Joint Yüz (LJF), Küçük Erkek-Dişi (SMF), Küçük Dil, Büyük Dil ve Oluk , , Oluk
Özel tasarım	çiziminize göre AS, ANSI, BS, DIN ve JIS 15 NB (1/2″) ila 200 NB (8″) Eşit ve Azaltma Konfigürasyonları
Menşei	Hint / Batı Avrupa / Japonya / ABD / Kore
üreticisi	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE vb. AWWA C207 Flanşlar: -BS Flanş, EN Flanş, API 6A Flanş, ANSI Flanş, ASME Flanş, DIN Flanş, EN1092-1 Flanş, UNI Flanş, JIS/ KS Flanş, BS4504 Flanş, GB Flanş, AWWA C207 Flanş, GOST Flanş, PSI Flanş BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tablo D;Tablo E;Tablo H ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Özel Çizimler ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Amerikan standardı (ANSI) Almanca (DIN) İngiliz standardı (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 AWWA C207 Flanşlar Diğer standart: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Ölçek	Doğrudan okuma Spektrografı, Hidrostatik test makinesi, X-ışını dedektörü, UI trasonik kusur dedektörü, Manyetik parçacık dedektörü
Teçhizat	Pres makinesi, Bükme makinesi, İtme Makinesi, elektrikli pah makinesi, Kumlama makinesi vb.

AWWA C207 Flanşların Mevcut Malzemesi

Karbon çelik	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Yüksek Verimli CS ASTM A694
Paslanmaz çelik	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Alaşımlı çelik	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	İnkonel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Bakır	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, vb
Bakır nikel	Bakır Nikel 90/10 (C70600 ), Cupro Nikel 70/30 (C71500), UNS C71640
Pirinç	3602 / 2604 / H59 / H62 / vb.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500)
alaşım 20	Carpenter® 20 Alaşım, Alaşım 20Cb-3
Alüminyum	5052 /6061/ 6063 / 2017 / 7075 / vb.
Nikel	Nikel 200, Nikel 201
dubleks	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Süper Dubleks	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Sigara	SMO 254/6Mo, UNS S31254, DIN 1.4547
nimonik	Nimonic 75, Nimonic 80A, Nimonic 90
Diğer malzeme	Kalay bronz, Alumunum bronz, Kurşun bronz
Titanyum	ASTM B381 Titanyum Gr.1 ASTM B381 Titanyum Gr.2 ASTM B381 Titanyum Gr.4 ASTM B381 Titanyum Gr.5 ASTM B381 Titanyum Gr.7

Geniş bir AWWA C207 Flanş yelpazesi stoklayın, AWWA C207 Genişletici Flanş üreticisi

AWWA C207 Flanşların Boyutları

Nom Boyut		Kalınlık			Sondaj			Ağırlık
	OD	Giymek	Görme engelli	delik	Cıvata Çemberi	Delik Çapı	Delik yok	Giymek	Görme engelli
	A	T	T	B	C
4	10.00	1.130	1.130	4.57	7.88	0.875	8	18	25
5	11.00	1.210	1.210	5.66	9.25	0.875	8	22	33
6	12.50	1.310	1.310	6.73	10.62	0.875	12	30	46
8	15.00	1.310	1.310	8.73	13.00	1.000	12	40	66
10	17.50	1.500	1.500	10.88	15.25	1.125	16	56	102
12	20.50	1.630	1.630	12.88	17.75	1.250	16	83	152
14	23.00	1.940	1.940	14.19	20.25	1.250	20	128	228
16	25.50	2.140	2.140	16.19	22.50	1.375	20	167	310
18	28.00	2.250	2.250	18.19	24.75	1.375	24	204	392
20	30.50	2.330	2.330	20.19	27.00	1.375	24	247	482
22	33.00	2.500	2.500	22.19	29.25	1.375	24	307	606
24	36.00	2.690	2.690	24.19	32.00	1.625	24	388	776
26	38.25	3.000	3.000	26.19	34.50	1.875	28	451	977
28	40.75	3.130	3.130	28.19	37.00	1.875	28	532	1156
30	43.00	3.150	3.166	30.19	39.25	1.875	28	586	1303
32	45.25	3.250	3.332	32.19	41.50	1.875	28	657	1518
34	47.50	3.380	3.475	34.19	43.50	1.875	28	741	1745
36	50.00	3.460	3.671	36.19	46.00	2.125	32	802	2042
38	52.25	3.500	3.815	38.19	48.00	2.125	32	874	2317
40	54.25	3.630	3.982	40.19	50.25	2.125	36	937	2608
42	57.00	3.810	4.171	42.19	52.75	2.125	36	1103	3015
44	59.25	4.000	4.338	44.19	55.00	2.125	36	1237	3388
46	61.50	4.130	4.505	46.19	57.25	2.125	40	1344	3791
48	65.00	4.500	4.781	48.19	60.75	2.125	40	1718	4494
