Düz Yüzlü BS10 Flanşlar ASME B16.47 ANSI B16.5 BS10 Boru Plakası Flanşı

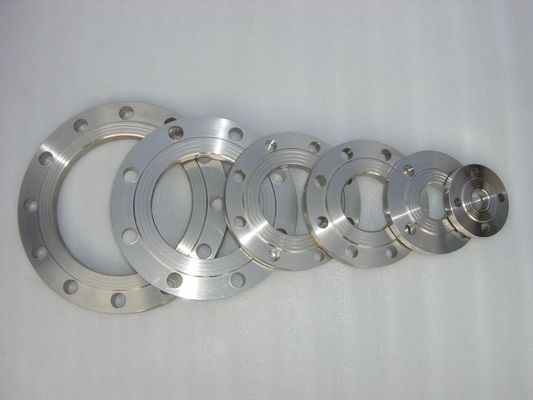

Büyük resim : Düz Yüzlü BS10 Flanşlar ASME B16.47 ANSI B16.5 BS10 Boru Plakası Flanşı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XF
Sertifika:	ISO,PED,,ADW2000
Model numarası:	1/2 "-48"

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1TON
Fiyat:	NEGOCIATION
Ambalaj bilgileri:	AHŞAP VAKALAR, PALET veya cusomers isteği olarak OYNA
Teslim süresi:	30 gün
Ödeme koşulları:	L / C, D / P, T / T
Yetenek temini:	AYLIK 10000TONS

İletişim

Düz Yüzlü BS10 Flanşlar ASME B16.47 ANSI B16.5 BS10 Boru Plakası Flanşı

Açıklama

tip:	BS 10 Flanşlar	boyut:	½” (15 NB) - 48" (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Kaplama/Yüzey İşleme:	Paslanma Önleyici Boya, Yağlı Siyah Boya, Sarı Şeffaf, Çinko Kaplama, Soğuk ve Sıcak Daldırma Galvan
Flanş Yüz Tipi:	Düz Yüz (FF), Yükseltilmiş Yüz (RF), Halka Bağlantı (RJT)	Malzeme:	Karbon çeliği P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 3
Kullanım/Uygulamalar:	Petrol Sahası, Açık Deniz, Su Sistemi, Gemi İnşa, Doğalgaz, Elektrik, Boru Projeleri vb.
Vurgulamak:	Düz Yüzlü BS10 Flanşlar , ASME B16.47 bs10 tablo e flanş , B16.5 BS10 Boru Plakası Flanş

Düz Yüzeyli BS 10 Flanşlar, ASME B16.47/ANSI B16.5 BS 10 Flanşlar, BS 10 Plaka Flanşlar

BS 4504, borular, valfler ve bağlantı parçaları ile birlikte kullanılan flanşlar için bir İngiliz standardıdır.BS 4504 standardına göre üretilen flanşlar PN işaretlidir.Standart gereği, çelik, dökme demir ve bakır alaşımı gibi farklı alaşımlar, imalatında kullanılabilir.BS 4504 Flanşlar.PN içinbs 4504 dövme flanşBasınç Nominalinin kısaltması olan PN 2.5 ile PN 40 arasında değişmektedir. Flanşlar ise DN4000'e kadar ebatlarda üretilmektedir.dışındabs 4504 pn10 flanş boyutlarıBS 4504 ayrıca cıvata boyutları, toleranslar, Kaplamalar, diş açma, işaretleme ve cıvatalama malzemeleri gibi diğer parametreleri de belirtir.Ayrıca standart, ilgili basınç/sıcaklık derecelerine sahip flanş malzemelerini de dikkate alır.

BS 4504 Flanşlar

BS 4504 Flanş Ölçüleri

BS 4504 Flanş Standartları

BS 4504 Paslanmaz Çelik Flanş Üreticisi, BS 4504 Karbon Çelik Flanş Tedarikçisi

DIN ve JIS standartlarına benzer şekilde, basınç sınıfı derecelendirmesi bs 4504 pn16 flanşlar150 sınıfından 2500 sınıfına kadar değişir. Ek korozyon direnci özelliklerinin gerekli olduğu durumlarda, alıcılar bu flanşların yüzeyini işlemden geçirmek için sipariş verebilir.Daha popüler kaplamalardan bazıları sıcak daldırma galvanizleme, pas önleyici kaplama ve çinko kaplamadır.Genel olarak yüzeyin işlenmesiBS 4504 PN16 Flanşlar sıcak daldırma galvanizleme işlemine geçiş, uzun ömür, performans ve ayrıca korozyon direnci özellikleri açısından çok daha iyi sonuç verir.

İçerik tablosu

BS 4504 Flanşların Spesifikasyon Tablosu

BS 4504 Flanş Ölçü Tablosu	1/2" (15 NB) - 48" (1200NB) DN10~DN5000
BS 4504 Flanş Standartları	ANSI/ASME B16.5, B16.47 A & B Serisi, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanşlar, ASME Flanşlar, BS Flanşlar, DIN Flanşlar, EN Flanşlar, GOST Flanş, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
ÜNİ	6Bar 10Bar 16Bar 25Bar 40Bar
TR	6Bar 10Bar 16Bar 25Bar 40Bar
BS 4504 Flanşlar Basınç Derecesi ANSI	Sınıf 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
BS 4504 Flanşlar DIN'de Basınç Hesabı	6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
Test Sertifikaları	EN 10204/3.1B Hammadde Sertifikası %100 Radyografi Test Raporu Üçüncü Taraf Denetim Raporu vb.
Kaplama	Yağlı Siyah Boya, Paslanma Önleyici Boya, Çinko Kaplama, Sarı Şeffaf, Soğuk ve Sıcak Daldırma Galvanizli
En yaygın BS 4504 Flanş türleri	dövme / Dişli / Vidalı / Plaka
üretim tekniği	dövme, Isıl işlem görmüş ve işlenmiş
Bağlantı Tipi/ Flanş Yüz Tipi	Yükseltilmiş Yüz (RF), Halka Tipi Derz (RTJ), Düz Yüz (FF), Büyük Erkek-Dişi (LMF), Lap-Joint Yüz (LJF), Küçük Erkek-Dişi (SMF), Küçük Dil, Büyük Dil ve Oluk , , Oluk
Özel tasarım	çiziminize göre AS, ANSI, BS, DIN ve JIS 15 NB (1/2″) ila 200 NB (8″) Eşit ve Azaltma Konfigürasyonları
Menşei	Hint / Batı Avrupa / Japonya / ABD / Kore
üreticisi	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE vb. BS 4504 Flanşlar: -BS Flanş, EN Flanş, API 6A Flanş, ANSI Flanş, ASME Flanş, DIN Flanş, EN1092-1 Flanş, UNI Flanş, JIS/ KS Flanş, BS4504 Flanş, GB Flanş, AWWA C207 Flanş, GOST Flanş, PSI Flanş BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tablo D;Tablo E;Tablo H ANSI B16.5, ANSI B16.47 Serisi A ve B, MSS SP44, ASA, API-605, AWWA, Özel Çizimler ANSI : ANSI B16.5, ANSI B16.47(API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Amerikan standardı (ANSI) Almanca (DIN) İngiliz standardı (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 BS 4504 Flanşlar Diğer standart: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Ölçek	Doğrudan okuma Spektrografı, Hidrostatik test makinesi, X-ışını dedektörü, UI trasonik kusur dedektörü, Manyetik parçacık dedektörü
ekipman	Pres makinesi, Bükme makinesi, İtme Makinesi, elektrikli pah makinesi, Kumlama makinesi vb.

BS 4504 Flanşların Mevcut Malzemesi

Karbon çelik	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Yüksek Verimli CS ASTM A694
Paslanmaz çelik	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Alaşımlı çelik	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	İnkonel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Bakır	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, vb
Bakır nikel	Bakır Nikel 90/10 (C70600 ), Cupro Nikel 70/30 (C71500), UNS C71640
Pirinç	3602 / 2604 / H59 / H62 / vb.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500)
alaşım 20	Carpenter® 20 Alaşım, Alaşım 20Cb-3
Alüminyum	5052 /6061/ 6063 / 2017 / 7075 / vb.
Nikel	Nikel 200, Nikel 201
dubleks	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Süper Dubleks	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Sigara	SMO 254/6Mo, UNS S31254, DIN 1.4547
nimonik	Nimonic 75, Nimonic 80A, Nimonic 90
Diğer malzeme	Kalay bronz, Alumunum bronz, Kurşun bronz
Titanyum	ASTM B381 Titanyum Gr.1 ASTM B381 Titanyum Gr.2 ASTM B381 Titanyum Gr.4 ASTM B381 Titanyum Gr.5 ASTM B381 Titanyum Gr.7

BS 4504 Flanşlar, BS 4504 PN16 Genişletici Flanşlar üreticisinden oluşan geniş bir ürün yelpazesini stoklayın

BS 4504 Flanşların Boyutları

DN	D	C1	C2	H1	H2	H3	$	bir	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33.7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406.4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	-	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	-	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	-	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	-	1115	5
1200	1485	98	48	-	130	30	12	1220,0	1260	-	-	1330	5
1400	1685	-	52	-	145	30	12	1420,0	1465	-	-	1530	5
1600	1930	-	58	-	160	35	12	1620,0	1668	-	-	1750	5
DN	D	C1	C2	H1	H2	H3	$	bir	N1	N2	B1	d1	f1
