Ürün ayrıntıları:
|
| Standart: | JIS B2220,DIN, ANSI B16.5, BS4504 | boyut: | 1/2 "-60" |
|---|---|---|---|
| Malzeme: | WPB A234,ASTM/ASME A403 WP 304-304L 3016-316L | DIN: | DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, |
| kullanım: | Petrol gazı | boyama: | pas geçirmez yağ, siyah, sarı |
| paketleme: | kat ahşap kasalar, paletler veya müşterilerin isteği olarak | ||
| Vurgulamak: | SS400 Sarı Plaka Kaynak Flanşı,SOP 5K 10K Plaka Kaynak Flanşı,25K JIS B2220 72" DIN2573 Flanş |
||

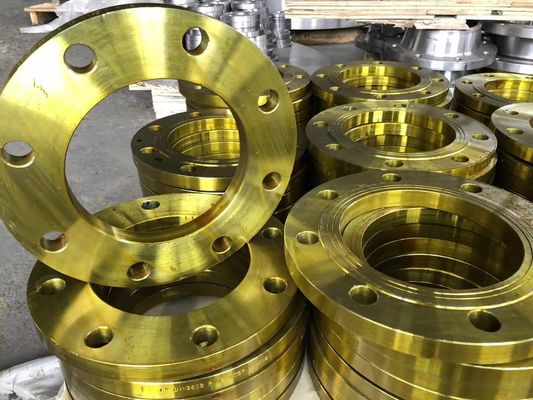

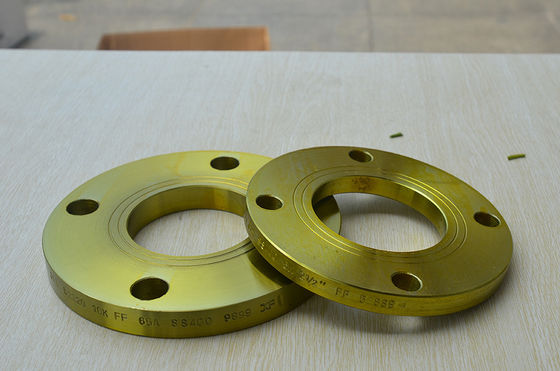

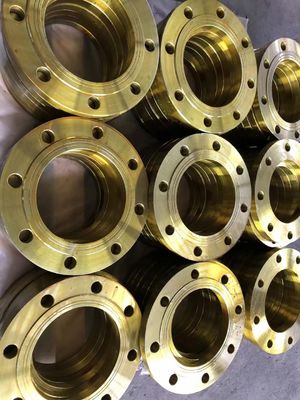

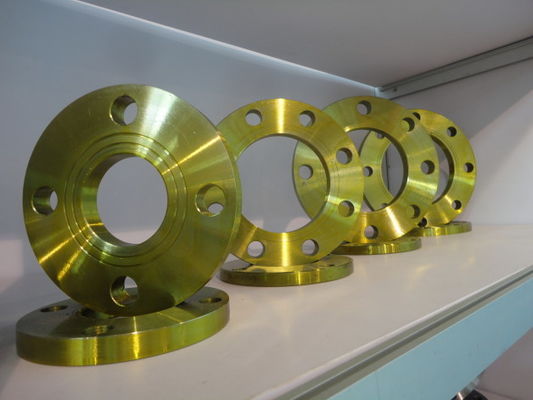

JIS B2220 SOP 5K 10K 25K SS400 Sarı Renkli Plaka Kaynak Flanşı
Düz yüzlü flanş, cıvatalama dairesi yüzüyle aynı düzlemde bir conta yüzeyine sahiptir.Düz yüzlü flanşların kullanıldığı uygulamalar, sıklıkla eşleşen flanşın veya flanşlı bağlantının dökümden yapıldığı uygulamalardır.
Düz yüzlü flanşlar asla yükseltilmiş bir yüzlü flanşa cıvatalanmamalıdır.ASME B31.1, yassı yüzlü dökme demir flanşları karbon çelik flanşlara bağlarken, karbon çelik flanş üzerindeki yükseltilmiş yüzün çıkarılması gerektiğini ve tam yüz contanın gerekli olduğunu söylüyor.Bu, karbon çeliği flanşın yükseltilmiş yüzünün neden olduğu boşluğa ince, sert dökme demir flanşın yayılmasını önlemek içindir.
Plaka flanşı, bağlantı ile temas için boyunsuz flanş üzerinde kayma ile farklıdır, genellikle bu tür flanşa sahip olan ANSI, ASME flanş sisteminde JIS flanşı ve DIN flanşı içerir.
“JIS”, Japon Endüstriyel Standardı anlamına gelir ve Amerika Birleşik Devletleri'ndeki ANSI'nin karşılığı olan Japon Standartları Birliği (JSA) tarafından yayınlanır.Japon Endüstriyel Standartlar Komitesi (JISC) tarafından oluşturulur ve güncellenir.JSA'dan ANSI'ye olduğu gibi, JISC de Amerikan Makine Mühendisleri Derneği'ne (ASME) benzer.
Japan Industrial Standard, metrik boyutlar için başka bir seçenektir.JIS5K, JIS10K, JIS15K ve JISK20K basınç sınıflarında sunulan Slip On, Blind ve Weld Neck çeşitlerini Yükseltilmiş Yüz veya Düz Yüz konfigürasyonlarında sunabiliriz.Bunlar tipik olarak 316/L veya A105'ten yapılır, ancak her zamanki gibi tüm alaşımlar mevcuttur!
DIN / metrik flanşlara çok benzer şekilde, JIS flanş spesifikasyonu, alan sınırlamaları ve mevcut boru hattı ekipmanı için uygunluk amacıyla biraz daha geniş bir kayma kaynağı konfigürasyonu sunar.Örneğin, bir müşteri standart olarak göbekli veya göbeksiz bir slip-on veya hatta halka tipi flanş talep edebilir ve bunların tümü aynı B2220 spesifikasyonu dahilindedir.
JIS flanşları, Japonya'dan ihraç edilen basınçlı ekipman ve boru tertibatlarında yaygın olarak bulunur.Uluslararası sularda seyahat eden ve Pasifik kıyısına hizmet eden birçok büyük gemi ve deniz gemisi, bu spesifikasyon için parçalar ve servisler yaygın olarak mevcut olduğundan, bu standarda göre yapılmış ekipmanı kullanacaktır.
| Spesifikasyon (En son sürüm) | Öğe türü | Basınç Sınıfı | Boyut aralığı |
| ASME/ANSI B16.5 | Kör, Kaynak Boyunlu, Geçmeli, Soket Kaynaklı, Dişli ve Bindirmeli Bağlantı Flanşları | 150 ila 2500 LBS | 26" ila 60" |
| 150 ila 1500LBS | 26" ila 48" | ||
| ASME/ANSI B16.47 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 75 ila 300LBS | 1/2" ila 12" |
| 400, 600LBS | 26" ila 60" | ||
| 900LBS | 26" ila 48" | ||
| ASME/ANSI B16.36 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 300 ila 2500 LBS | 1 "ila 12" |
| EN 1092-1 / DIN / BS 4504 Flanşlar | 01 (Plaka flanş), 02 (Tip 32—37 için gevşek plaka flanş), 04 (Tip 34 için gevşek plaka flanş),05 (Kör flanş), 11 (Kaynak boyunlu flanş), 12 (Poyralı geçmeli flanş) , 13 (Göbekli | PN2.5 ila PN16 | 10 mm'den 1800 mm'ye |
| PN25 | 10 mm'den 1000 mm'ye | ||
| PN40 | 10 mm'den 600 mm'ye | ||
| PN63 | 10 mm'den 400 mm'ye | ||
| PN100 | 10 mm'den 350 mm'ye | ||
| PN160, PN250 | 10 mm'den 300 mm'ye | ||
| PN320 | 10 mm'den 250 mm'ye | ||
| PN400 | 10 mm'den 200 mm'ye | ||
| BS10 | Kör, Geçmeli ve Kaynak boyunlu flanşlar | TABLO-A, D, E, F, H, J, K, R, S, T | 15 mm'den 600 mm'ye |
| ASME/ANSI B16.9/MSS SP-43 | Saplama ucu -Type:A, B, C (Kısa model) | S10, S40, S80 | ½” ila 24” |
