Ürün ayrıntıları:
|
| Karbon çelik: | A234WPB | SS Çelik: | 304L ,316L |
|---|---|---|---|
| tip: | LR, SR | derece: | 45° 90° 180° |
| Kaplama: | Pas önleyici yağ, Siyah Boyama | ||
| Vurgulamak: | 316L ASTM A234 ÇELİK BORU DİRSEK,304L 45 derece galvanizli dirsek,A234 WPB galvanizli 90 derece dirsek |
||

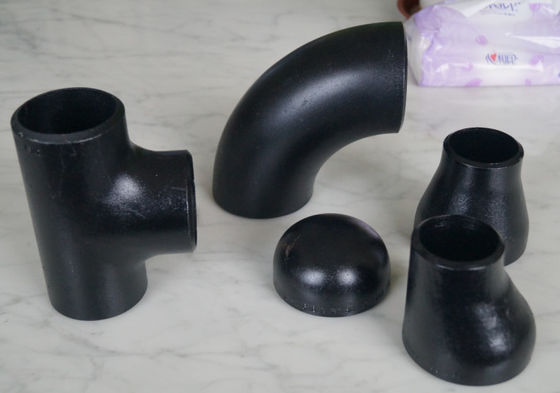

Şekline göre düz ve küçültücü dirsek vardır.
Açıya bağlı olarak normalde 45 derece, 90 derece ve 180 derece dirsek vardır.
Yarıçap bazında uzun yarıçaplı ( 1.5D) ve kısa yarıçaplı (1D) dirsek vardır.
Bağlantı için ayrılabilirler soket kaynak dirseği, alın kaynak dirseği ve dişli dirsek.

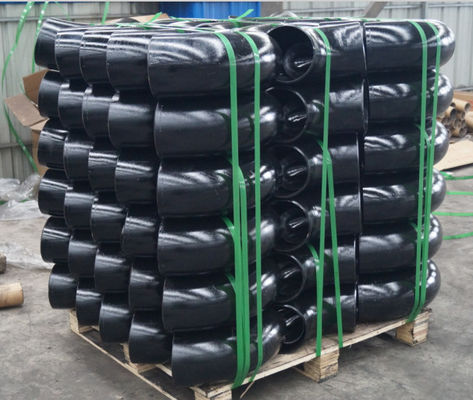

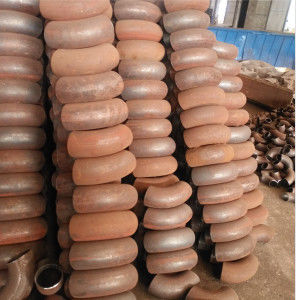

Tüm Karbon Çelik Alın Kaynaklı Bağlantı Elemanlarını Ad, Sınıf, Isı No, Boyut, Standart ve Program Kalınlığı ile işaretledik.90 Derece ASTM A234 WPB Dirseğin kumlanması, boyanması ve markalanmasının ardından işçilerimiz plastik köpük ile sararak tahta sandık veya paletlere paketlediler.
Miktarın ve ürün kimliğinin kolay tanımlanması için paketin dışına şeffaf etiketler etiketlenmiştir, operasyon ve nakliye sırasında büyük özen gösterilmektedir.
| NPS | OD NS |
90° Uzun Rad Merkezden Sona A |
45° Uzun Rad Merkezden Sona B |
90° 3 boyutlu Merkezden Sona A |
45° 3 boyutlu Merkezden Sona B |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Karbon Çelik 45 Derece Dirsek & Karbon Çelik 90 Derece Dirsek Boyutlar aksi belirtilmedikçe milimetre cinsindendir.Duvar kalınlığı (t) müşteri tarafından belirtilmelidir.
ALIN KAYNAKLI DİRSEKLERİN BOYUT TOLERANSLARI - 45° VE 90° - LR VE 3D - ASME B16.9
| Nominal Boru Boyutu | 1/2 ila 2.1/2 | 3 ila 3,1/2 | 4 | 5 ila 8 |
| Dış çap Eğimde (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| Uçtaki İç Çap | 0,8 | 1.6 | 1.6 | 1.6 |
| Merkezden Sona LR (A/B) | 2 | 2 | 2 | 2 |
| Merkezden Sona 3D (A/B) | 3 | 3 | 3 | 3 |
| Nominal Boru Boyutu | 10 ila 18 | 20 ila 24 | 26 ila 30 | 32 ila 48 |
| Dış çap Eğimde (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| Uçtaki İç Çap | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| Merkezden Sona LR (A/B) | 2 | 2 | 3 | 5 |
| Merkezden Sona 3D (A/B) | 3 | 3 | 6 | 6 |
| Duvar Kalınlığı (t) | Nominal Et Kalınlığının %87,5'inden az olmamalıdır |
|||
ASTM A234 WPB Dirsek Ölçüleri
Standart: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510
Çap: DN20 ila DN1500/ 3/4” ila 60”
Program: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Yarıçap: Kısa Yarıçap (SR) ve Uzun Yarıçap (LR)
Tip: Dikişsiz ve Kaynaklı
Yüzey: Siyah Astar, Galvaniz
