Ürün ayrıntıları:
|
| Karbon çelik: | P245GH;P250GH;A105;SS400;ST37.2 | Paslanmaz: | F304;F304L;F316;F316L |
|---|---|---|---|
| boyut: | 1/2 "-48" | Basınç: | 150#;300#;600#;900#;1500#;2500# |
| Yüzey işleme: | SİYAH;SARI;PAS ÖNLEYİCİ YAĞ;SICAK DALDIRILMIŞ GALVANİZLİ | kullanım: | Petrol Sahası, Açık Deniz, Su Sistemi, Gemi İnşa, Doğalgaz, Elektrik, Boru Projeleri vb. |
| Vurgulamak: | ST37.2 karbon çelik boru flanşları,SS400 karbon çelik boru flanşları,48 inç karbon çelik dövme flanşlar |
||

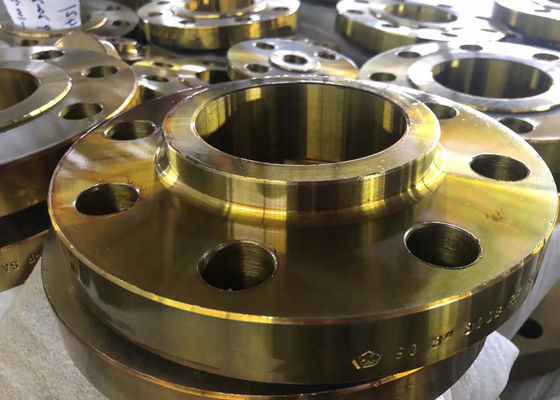

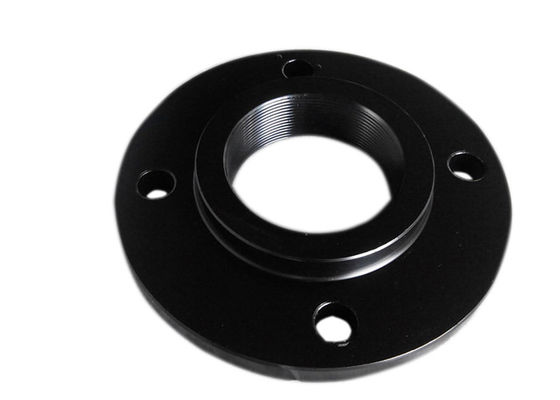

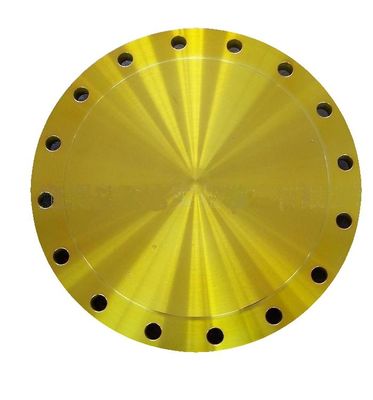

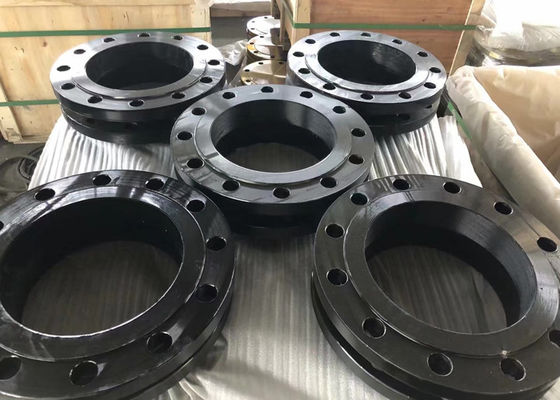

Karbon Çelik Flanş Ansi B16.5 & Asme B16.47 Kaynak Boyun Kör Üzerinde Siyah Sarı Renk Kayma
Giymek flanşlar, popüler bir boru flanşı türüdür.Bunlar, boruların ucundan kayan ve daha sonra yerine kaynak yapılan flanş türleridir.Bu flanşlar, düşük basınçlı uygulamalar için idealdir.Bunlar kolayca takılır ve farklı borulara kaynak yapılır.Kaynak, bu boruların imalat maliyetlerini azaltır.Bunlar çok çeşitli boyutlarda ve uygulamalarda mevcuttur.

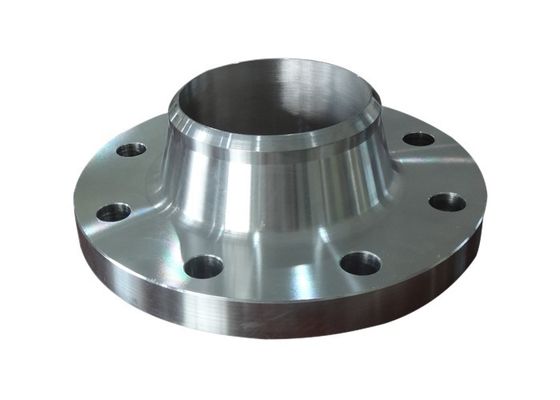

Kaynak Boyun Flanşlar, alın kaynağı ile bir boru sistemine bağlanacak şekilde tasarlanmıştır.WN Flanş, uzun boyundan dolayı nispeten pahalıdır, ancak yüksek gerilimli uygulamalar için tercih edilir.Boyun veya göbek, stresleri boruya ileterek Kaynak Boyunlu flanşların tabanındaki stres konsantrasyonlarını azaltır.Alın kaynağında göbeğin tabanından duvar kalınlığına kademeli kalınlık geçişi, Kaynak Boyunlu flanşın önemli bir şekilde güçlendirilmesini sağlar.Kaynak Boyunlu flanşın çapı, borunun çapıyla eşleşerek türbülansı ve erozyonu azaltır.
| Spesifikasyon (En son sürüm) | Öğe türü | Basınç Sınıfı | Boyut aralığı |
| ASME/ANSI B16.5 | Kör, Kaynak Boyunlu, Geçmeli, Soket Kaynaklı, Dişli ve Bindirmeli Bağlantı Flanşları | 150 ila 2500 LBS | 26" ila 60" |
| 150 ila 1500LBS | 26" ila 48" | ||
| ASME/ANSI B16.47 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 75 ila 300LBS | 1/2" ila 12" |
| 400, 600LBS | 26" ila 60" | ||
| 900LBS | 26" ila 48" | ||
| ASME/ANSI B16.36 | Orifis Flanşları ( Kaynak boyunlu, Geçmeli, Dişli) | 300 ila 2500 LBS | 1 "ila 12" |
| EN 1092-1 / DIN / BS 4504 Flanşlar | 01 (Plaka flanş), 02 (Tip 32—37 için gevşek plaka flanş), 04 (Tip 34 için gevşek plaka flanş),05 (Kör flanş), 11 (Kaynak boyunlu flanş), 12 (Poyralı geçmeli flanş) , 13 (Göbekli | PN2.5 ila PN16 | 10 mm'den 1800 mm'ye |
| PN25 | 10 mm'den 1000 mm'ye | ||
| PN40 | 10 mm'den 600 mm'ye | ||
| PN63 | 10 mm'den 400 mm'ye | ||
| PN100 | 10 mm'den 350 mm'ye | ||
| PN160, PN250 | 10 mm'den 300 mm'ye | ||
| PN320 | 10 mm'den 250 mm'ye | ||
| PN400 | 10 mm'den 200 mm'ye | ||
| BS10 | Kör, Geçmeli ve Kaynak boyunlu flanşlar | TABLO-A, D, E, F, H, J, K, R, S, T | 15 mm'den 600 mm'ye |
| ASME/ANSI B16.9/MSS SP-43 | Saplama ucu -Type:A, B, C (Kısa model) | S10, S40, S80 | ½” ila 24” |
Not: API-605, UNI, AWWA ve Müşterilerin Özel Çizimleri gibi diğer standartlara göre de üretim yapabiliriz.
Flanş Yüzey Tipi: Düz Yüz (FF), Yükseltilmiş Yüz (RF), Halka Tipi Bağlantı (RTJ), Büyük Yükseltilmiş yüz (LRF)
Kaplama/Yüzey İşlemi (varsa): Pas Önleyici Boya, Yağlı Siyah Boya, Sarı Şeffaf, Çinko Kaplama, Soğuk ve Sıcak Daldırma Galvanizli
