Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Standart: | ANSI B16.5 |
|---|---|---|---|
| Sertifikalar: | ISO TÜV | boyut: | 1/2 "-36" |
| Basınç: | 150LBS-2500LBS | Uygulama: | Petrol Su Gaz |

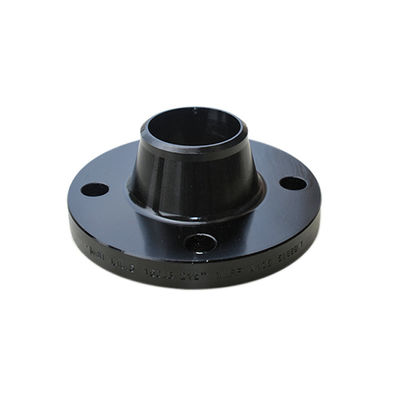

| Vurgulamak: | 36 inç su borusu flanşı STD,SCH40 A105 KAYNAK BOYUN Flanş,astm a105 dövme çelik flanşlar |
||
YAĞ.GAZ,SU VE GİBİ FLANŞ KULLANIMI, B16.5 ANSI KARBON ÇELİK
ANSI B16.5, ASME B16.47 FLANŞ
Boyut aralığı: 1/2" ila 80" DN15 ila DN2000

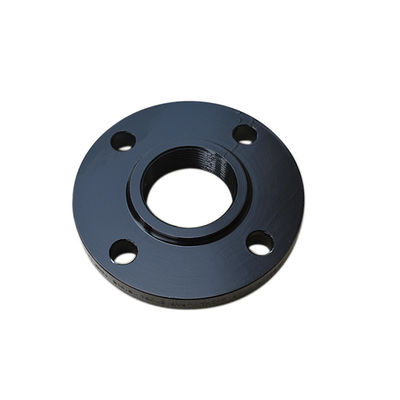

Tasarım: kaynak boynu, geçmeli, kör, soket kaynağı, dişli, bindirmeli bağlantı
Basınç: 150#, 300#, 600#,900#,1500#, 2500#
Kaynak boyunlu flanş için duvar kalınlığı: STD, SCH40, SCH80, SCH160.SCHXXS
Malzeme: karbon çeliği A105, paslanmaz çelik 304/304L, 316/316L
Kaplama: siyah boya, sarı şeffaf boya, soğuk ve sıcak daldırma galvaniz
Paket: denize uygun kontrplak kutu, ahşap palet
|
STANDART
|
Tür |
Basınç |
Malzeme | boyut |
süreç |
Yüzey tedavi |
|
ANSI B16.5, ASME16.47
|
SORFWNRF KÖR SWRF LJFF |
150LBS,300LBS, 400LBS,600LB 900LBS, 1500LBS,2500LBS |
karbon çelik paslanmaz çelik
|
1/2"----60" |
DÖVME, DÖVME |
Siyah boya Sarı boya Hafif yağ |
| SINIF 150 | |||||||
| YAKLAŞIK AĞIRLIK | |||||||
| BOYUT | kaynak boynu | Geçmeli ve Dişli | Lap Eklemi | Kör | Soket kaynağı | ||
| SCH40 | SCH80 | SCH160 | |||||
| 1/2" | 0.60 | 0.60 | 0.60 | 0,41 | 0.40 | 0,43 | 0,41 |
| 3/4" | 0.90 | 0.90 | 0.90 | 0,58 | 0,58 | 0.63 | 0,58 |
| 1" | 1.14 | 1.18 | 1.24 | 0.80 | 0.80 | 0.89 | 0.80 |
| 1-1/4" | 1.41 | 1.48 | 1.54 | 1.07 | 1.07 | 1.20 | 1.07 |
| 1-1 / 2" | 1.81 | 1.90 | 2.01 | 1.37 | 1.37 | 1.58 | 1.37 |
| 2" | 2.72 | 2.84 | 3.07 | 2.21 | 2.21 | 2.39 | 2.21 |
| 2 1-2" | 4.45 | 4.70 | 4.98 | 3.32 | 3.34 | 4.07 | 3.32 |
| 3" | 5.22 | 5.54 | 5.90 | 3.83 | 3.83 | 4.92 | 3.83 |
| 3-1 / 2" | 6.40 | 6.76 | 7,46 | 5.20 | 5.20 | 5.90 | 5.20 |
| 4" | 7,49 | 7.96 | 8.90 | 5.40 | 5.40 | 7.13 | 5.90 |
| 5" | 9.53 | 10.54 | 12.04 | 6.26 | 6.26 | 8.72 | 6.80 |
| 6" | 11.80 | 13.12 | 15.11 | 7.50 | 7.50 | 11.40 | 8.60 |
| 8" | 19.10 | 21.34 | 25.84 | 12.30 | 12.40 | 20.10 | 13.60 |
| 10" | 24.50 | 28.85 | 35.74 | 17.10 | 17.10 | 28.70 | 19.50 |
| 12" | 39.90 | 46.80 | 58.01 | 26.50 | 26.50 | 43.80 | 29.10 |
| 14" | 51.80 | 62.58 | 77.60 | 34.50 | 38.50 | 58.20 | 40.90 |
| 16" | 64.50 | 79.42 | 98.82 | 45.50 | 51.20 | 77.40 | 44.50 |
| 18" | 74.90 | 97.63 | 124.32 | 48.50 | 55.70 | 94.00 | 59.00 |
| 20" | 89.40 | 120.44 | 154.18 | 61.80 | 70.20 | 122.70 | 74.90 |
| 24" | 121.70 | 169.37 | 223.92 | 87.70 | 98.70 | 187.00 | 99.90 |
Malzeme
1) Karbon Çelik A105 ve Paslanmaz Çelik SS304, SS316, SS316L
Yüzey Paslanma:
Yüzey pas önleyici 1: Pas önleyici hafif yağ
Yüzey paslanma 2: Siyah boya kaplama
Yüzey paslanma 3: Sarı boya kaplama
Yüzey paslanma 4: Galvanizli (Sıcak Daldırma Galvanizli veya Elektro Galvanizli)
Yüz Bağla:
Yüzey 1: Stok bitişi
Yüzey 2: Spiral tırtıklı
Yüzey 3: İki veya üç oluk (Su Hatları)
Yüzey 4: Pürüzsüz yüzey
Şartlar
1) Ödeme: Görüşte geri dönülmez L/C veya T/T, D/P
2) Teslim süresi FOB Çin Limanı veya CIF Alıcının Limanı
3) Ambalaj: Kontrplak Palet / kasa
