Ürün ayrıntıları:
|
| ürün: | Alın Kaynaklı Çelik Boru Dirsek | Açı: | 30 derece, 45 derece, 60 derece, 90 derece, 120 derece, 180 derece |
|---|---|---|---|
| Standart: | ANSI ASME B16.9, B16.28 ,DIN2605, EN10253, JIS B231 | yarıçap: | SR Kısa yarıçap,LR Uzun yarıçap, R=2D,3D,5D |
| duvar kalınlığı: | 2mm- 60mm, SCH10, SCH20,SCH30, STD SCH40 | Malzeme: | carbon steel ASTM A234 WPB, P265GH; karbon çeliği ASTM A234 WPB, P265GH; Stainless |
| boyut: | 1/2" to 24" for seamless type; Dikişsiz tip için 1/2 "ila 24"; | pas kaplama: | Siyah boya, paslanmaya karşı dayanıklı yağ, sıcak daldırma galvanizli |
| Vurgulamak: | 120Deg ÇELİK BORU DİRSEK,6 sch 40 90 derece dirsek,A234 WPB sch 40 90 derece dirsek |
||

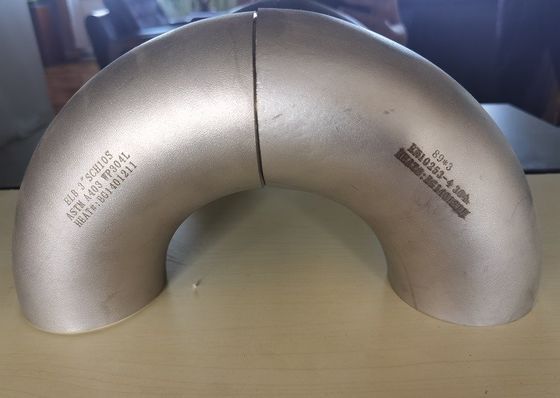

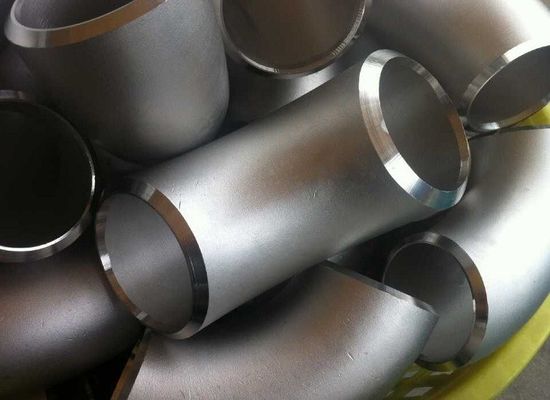

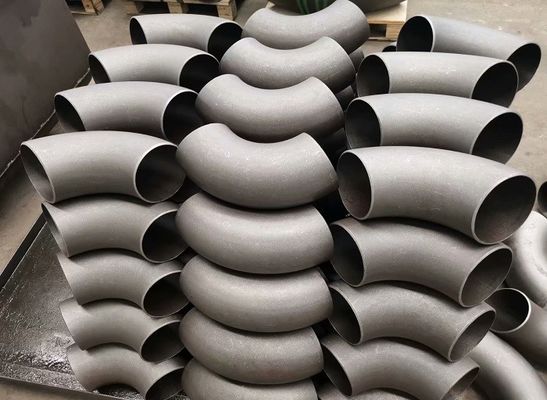

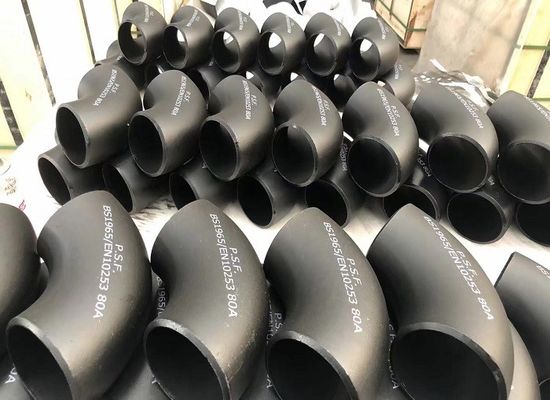

Alın Kaynaklı Çelik boru Dirsek ASME B16.9/B16.28;EN10253 ;DIN2605;JIS B2311;GOST 17375
Çelik boru dirseği, sıvı akış yönünü değiştirmek için bir boru sisteminde önemli bir parçadır.Aynı veya farklı anma çaplarına sahip iki boruyu birbirine bağlamak ve borunun belirli bir yöne 45 derece veya 90 derece dönmesini sağlamak için kullanılır. Dirsek yön açısı, bağlantı şekilleri, uzunluk ve yarıçap, malzeme çeşitleri gibi değişkenlik gösterebilir.
| teknik | Sıcak itme, evlilik |
| Standart | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| Malzeme | Karbon çeliği ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| Paslanmaz çelik 304/304L,316/316L,321,310S,347H,1.4301, 1.4404 | |
| Boyut aralığı | 1/2" ila 24" veya 21mm ila 610mm Dış çap için dikişsiz tip |
| 2" ila 72" veya 60 mm ila 1800 mm dış çap için kaynaklı tip | |
| dirsek açısı | 30 derece, 45 derece, 60 derece, 90 derece, 120 derece, 180 derece |
| Dirsek yarıçapı | SR kısa yarıçap ( R=1D), LR uzun yarıçap (R=1,5D), dirsek R=3D veya R=5D, |
| duvar kalınlığı | 1,6 mm ila 60 mm, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
FERFORJE KARBON ÇELİK ET KALINLIK STANDARTLARI
| Nominal Boru Boyutu | Dış çap | Nominal Et Kalınlığı | |||||||||||||||||
| bir | B | BENİM GİBİ | JIS | DIN | JIS(1) | DIN(2) | SCH10 | SCH20 | SCH30 | cinsel yolla bulaşan hastalık | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2" | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | 26,7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2" | 48,3 | 48.6 | 48,3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2" | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5" | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6" | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8" | 219.1 | 216,3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10" | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328,9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40" | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44" | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46" | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
