Ürün ayrıntıları:
|
| ürün: | Dövme çelik boru flanşı | Standart: | BS4504, BS10 TABLO D, |
|---|---|---|---|
| Flanş tipi: | 101 Plaka, 105 Kör, 111 kaynak boyunlu, 112 Slip on, 113 dişli | Basınç: | PN6; PN6; PN10; PN10; PN16; PN16; PN25; PN25; |
| Malzeme: | carbon steel A105, C22.8; karbon çeliği A105, C22.8; Stainless steel 304/304L, 316/ | pas kaplama: | Altın sarısı renk boya, Siyah boya, Sıcak daldırma galvanizli |
| Boyut aralığı: | DN10-2000; DN10-2000; 1/2" to 80" 1/2" ila 80" | ||
| Vurgulamak: | DIN Dövme Çelik Boru Flanşı BS4504,EN1092-1 Flanş BS4504 PN16,Kaynak Boyun A105 C22.8 Flanş |
||
Çelik Flanş BS4504 EN1092-1 DIN
Flanş BS4504 PN16 Kaynak boyunlu A105
İngiliz metrik standardı BS4504 artık geçerliliğini yitirmiştir ve çelik flanşlar için DIN standardını da içeren EN1092-edisyon 09-2008 ile değiştirilmiştir.EN1092-1'deki flanş delme genellikle BS4504 ve DIN2501 ile aynıdır ancak EN1092-1 daha geniş bir aralığı kapsar.BS 4504 eskimiş olmasına rağmen, yüksek basınç ve sıcaklıklardan ziyade korozyon direnci ve hijyenin öncelikli olduğu uygulamalarda hafif hizmet, ekonomik paslanmaz çelik flanşların boyutları için kullanılmaya devam etmektedir.Aşağıdaki BS 4504 tabloları, PN6, PN10, PN25 ve PN40'tan geçerli standart boyutları detaylandırmaktadır.
| Flanş tipi | |

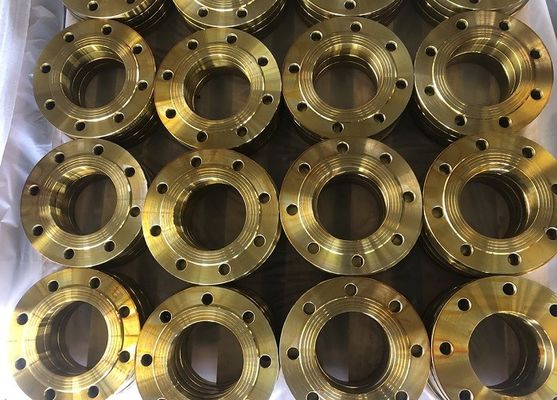

| Plaka flanşı | EN1092-1 tip 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 tipi 101 | |

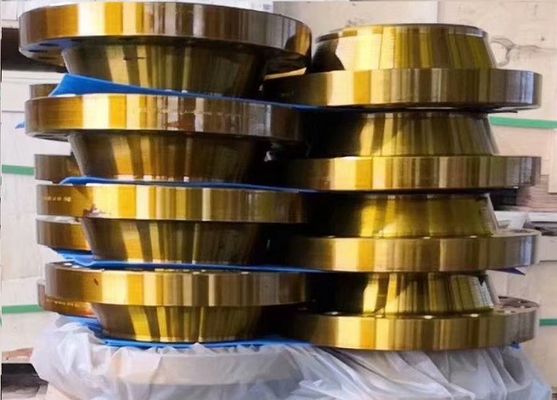

| Kaynak boyunlu flanş | EN1092-1 tip 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 tipi 111 | |

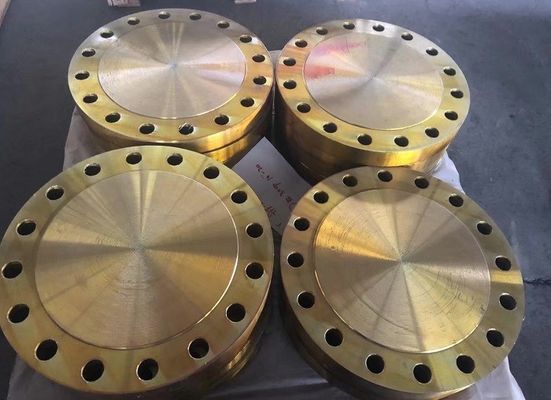

| Kör flanş | EN1092-1 tip 05 |
| DIN2527 | |
| BS4504 tipi105 | |

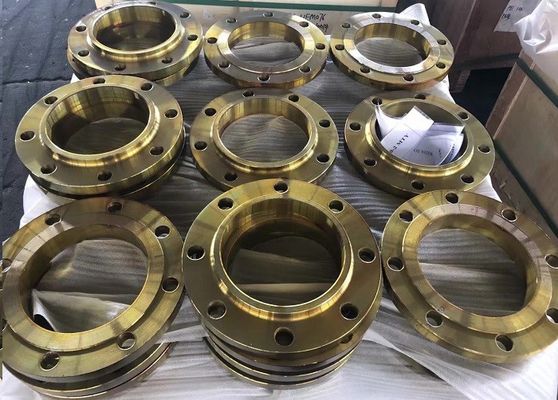

| Göbekli flagne üzerinde kayma | EN1092-1 tip 12 |
| BS4504 tipi 112 | |
| Dişli flanş | EN1092-1 tip 13 |
| DIN2566 | |
| BS4504 tipi 113 | |
| Gevşek flanş | EN1092-1 tip 02 |
| DIN 2642 | |
Boyut aralığı: DN15-DN3000
Basınç:PN6 ;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN200;PN250
Flanş bakan tipi:
Malzeme:
karbon çeliği EN 10222-2 P235GH ;P245GH(1.0352);P250GH(1.0460);P280GH (1.0426) P355GH(1.0473);S235JR(1.0038);S275JR(1.0044);S355JR(1.0045);ST37.2;A105;
Paslanmaz çelik ASTM A182 F304/304L ;F316/316L;F321;F51 ;1.4301;1.4307;1.4401;1.4404
Karbon çelik malzeme için kaplama:
paslanmaya karşı dayanıklı yağ;siyah boya ;sıcak daldırma galvanizli;elektrik galvanizli;renkli etoksilin reçinesi;
Üretim süreci: sıcak dövme
Paketleme:seaworth kontrplak kasa ve palet
Sertifika: ISO 9001;PED;AD2000 WO;hammadde MTC ;ürün MTC
| DN | Dış çap | Cıvata çemberinin çapı | Cıvata deliği çapı | cıvata numarası | Boynun dış çapı | Delik çapları | Flanş kalınlığı | uzunluk | Boyun çapları | ||||
| F | B1 | C1 | C | C2 | D | D1 | M | N/ | |||||
| 10 | 90 | 60 | 14 | 4 | 17.2 | 18.0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21.3 | 22.0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26.9 | 27.5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33.7 | 34.5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42.4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49.5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60.3 | 61.5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76.1 | 77.5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88.9 | 90.5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114.3 | 116.0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139.7 | 141.5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168.3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219.1 | 221.5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273.0 | 276.5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323.9 | 327.5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406.4 | 411.0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457.0 | 462.0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508.0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610.0 | 616.5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711.0 | Alıcı tarafından belirtilecek | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813.0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914.0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016.0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
