Ürün ayrıntıları:
|
| ürün: | Çelik dikişsiz Alın kaynaklı boru bağlantı parçası | Standart: | ASME B16.9/B16.28 |
|---|---|---|---|
| Bağlantı tipi: | Dirsek, Tee, Redüktör, Kep, Çapraz, | Malzeme: | Karbon çeliği ASTM A234 WPB |
| duvar kalınlığı: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60,sch80, sch100,sch120, sch160, sch xxs | Yüzey kaplama: | Siyah boya kaplama, paslanmaya karşı dayanıklı yağ kaplama, sıcak daldırma galvaniz kaplama |
| Bağlantı türü: | Alın kaynak ucu, dişli uç | paketleme: | karton kutu, kontrplak durumda |
| Vurgulamak: | B16.9 ASTM A234 WPB Dirsek,5D Bükme ASTM A234 WPB Dirsek,Steel ASME Dirsek A234 WPB |
||

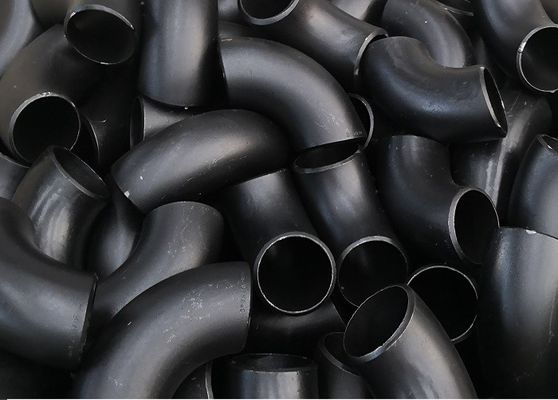

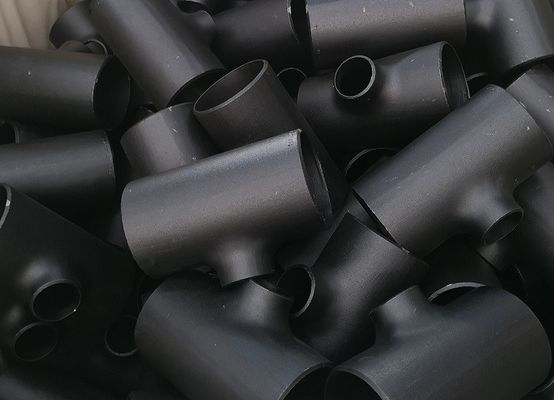

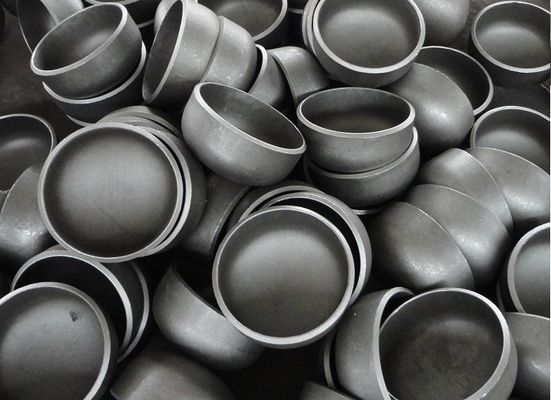

Çelik Boru Bağlantı Elemanı ASME B16.9 / B16.28 Alın kaynaklı Dirsek Tee Düşürücü Kapak Çapraz Eyer ASTM A234 WPB
ASME B16.9 NPS 1/2 ila 48 (DN 15 ila 1200) dövme karbon ve alaşımlı çelik fabrika yapımı alın kaynağı bağlantı parçaları için genel boyutları, toleransları, derecelendirmeleri, testleri ve işaretleri kapsar.Üretilebilir her et kalınlığındaki armatürleri kapsar.Bu standart, düşük basınçlı korozyona dayanıklı alın kaynaklı bağlantı parçalarını kapsamaz.Bakınız MSS SP-43, Dövme Paslanmaz Çelik Alın Kaynaklı Bağlantı Elemanları.
Daha önce dahil olan kısa yarıçaplı dirsekler ve dönüşler ASME B16.28-1994, bu standarda dahildir.
B16.9, ASME B16 serisi standartların diğer ciltlerinde ve ayrıca Kazan ve Basınçlı Kap Kodu ve B31 Borulama Kodları gibi diğer ASME standartlarında açıklanan ekipmanlarla birlikte kullanılacaktır.
Standart: ASME B16.9 / B16.28
Montaj tipi:
Dirsek LR ( uzun raidus) SR (kısa yarıçap) 45/60/90/180DEG;3D/5D Bükme 45DEG/90DEG;
Tee, eşit Tee, azaltma Tee, çapraz, eyer
Redüktör Konsantrik redüktör, Eksantrik redüktör, boru uç kapağı
Duvar kalınlığı:
SCH5, SC5S, SCH10, SCH10S, SCH20,SCH30, SCH40, SCH40S , STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Boyut aralığı:1/2" ila 24" dikişsiz tip;4" - 72" mafsallı tip
Form: dikişsiz ve kamalı
Malzeme:
karbon çeliği ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
paslanmaz çelik ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
Paketleme: 2 "'e kadar küçük boyutlar için karton kutu, denize uygun kontrplak kutular veya palet
FERFORJE KARBON ÇELİK ET KALINLIK STANDARTLARI
| Nominal Boru Boyutu | Dış çap | Nominal Et Kalınlığı | |||||||||||||||||
| bir | B | BENİM GİBİ | JIS | DIN | JIS(1) | DIN(2) | SCH10 | SCH20 | SCH30 | cinsel yolla bulaşan hastalık | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2" | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | 26,7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2" | 48,3 | 48.6 | 48,3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2" | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5" | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6" | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8" | 219.1 | 216,3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10" | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328,9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40" | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44" | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46" | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
